Bộ Chuyển Đổi Tín Hiệu Line Out Ô Tô Mona Hi-Low Sang RCA 2 Kênh

Bộ chuyển đổi tín hiệu âm thanh Line Out ô tô biến tín hiệu mức loa (high-level) từ đầu zin thành tín hiệu RCA mức thấp để cắm vào amply hoặc sub điện; AP có 2 kiểu: bản 2 kênh "Two Channel Summing" có núm chỉnh mức ra 0–2 V, và bản TD-22 có 2 núm chỉnh, 2 cổng RCA. Cả hai nhận nguồn 12 V, có dây mát và dây REM để kích amply hoặc sub tự bật theo đầu phát. AP dùng bộ chuyển đổi này khi khách muốn giữ nguyên đầu zin và chỉ lắp thêm sub hoặc amply nhỏ, không phải thay cả màn hình.

Đầu phát zin trên phần lớn xe chỉ có ngõ ra loa, không có cổng RCA. Muốn lắp amply hay sub điện chỉ nhận RCA, phải có một thiết bị trung gian hạ mức tín hiệu loa xuống mức line. Bộ chuyển đổi Line Out làm đúng việc đó với chi phí thấp, lắp gọn sau táp-lô hoặc dưới ghế.

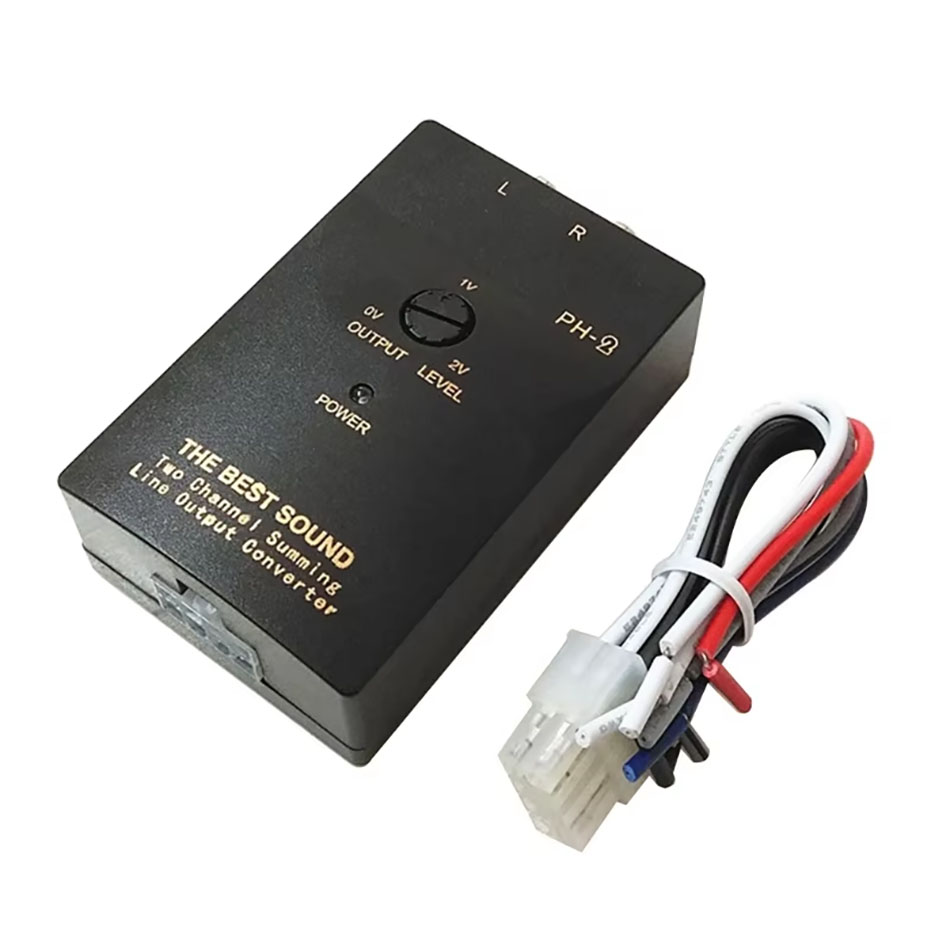

Hai kiểu AP có đều là hàng phổ thông, không in thương hiệu nhà sản xuất rõ ràng trên thân; bản 2 kênh in dòng chữ "The Best Sound - Two Channel Summing Line Output Converter". Vì vậy bài chỉ ghi các chức năng nhìn thấy trên sản phẩm và sơ đồ đấu dây, không ghi các chỉ số méo hay dải tần chưa được công bố.

Anh chị nhận được gì

• Có tín hiệu RCA từ đầu zin để lắp sub điện hoặc amply mà không thay đầu phát.
• Núm chỉnh mức ra giúp khớp tín hiệu với độ nhạy ngõ vào của amply, hạn chế méo.
• Dây REM ra để amply hoặc sub tự bật, tự tắt theo đầu phát.
• Kích thước nhỏ, giấu được sau táp-lô hoặc dưới ghế.

Dùng đúng khi nào, và khi nào không nên

Hợp với xe giữ đầu zin muốn thêm sub điện hoặc amply cho loa trước ở mức nâng cấp nhẹ. Không nên dùng khi đầu zin đã có cổng pre-out RCA, khi amply đã có ngõ vào mức loa (Speaker-in), hoặc khi xe có hệ âm thanh zin đã qua xử lý nhiều kênh; lúc đó amply tích hợp DSP có giắc theo xe là giải pháp đúng hơn.

Nếu xe của anh chị có âm thanh zin cao cấp nhiều loa, AP sẽ nói trước rằng bộ chuyển đổi đơn giản dễ lấy phải tín hiệu đã bị cắt dải, và đề xuất xem amply tích hợp DSP theo xe thay vì cố dùng bộ rẻ.

Cần phối ghép gì và cách đấu

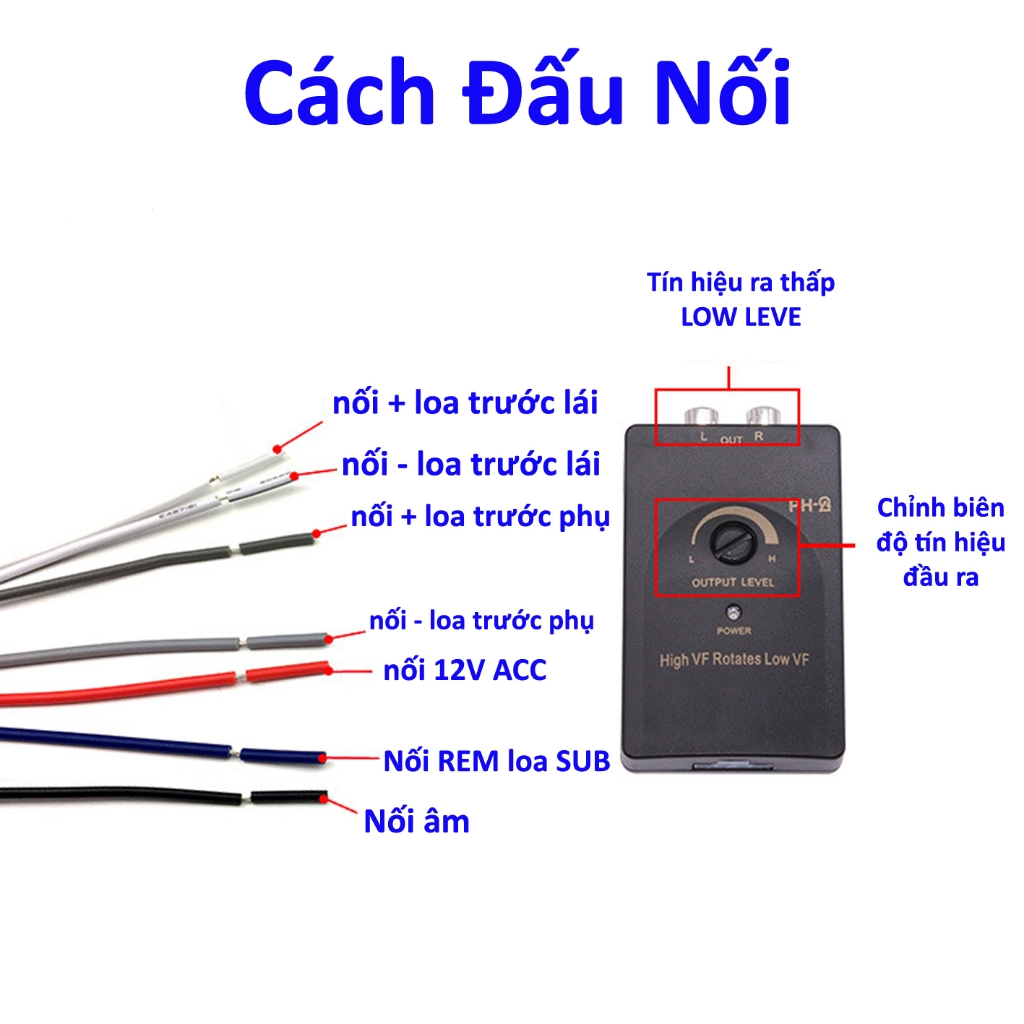

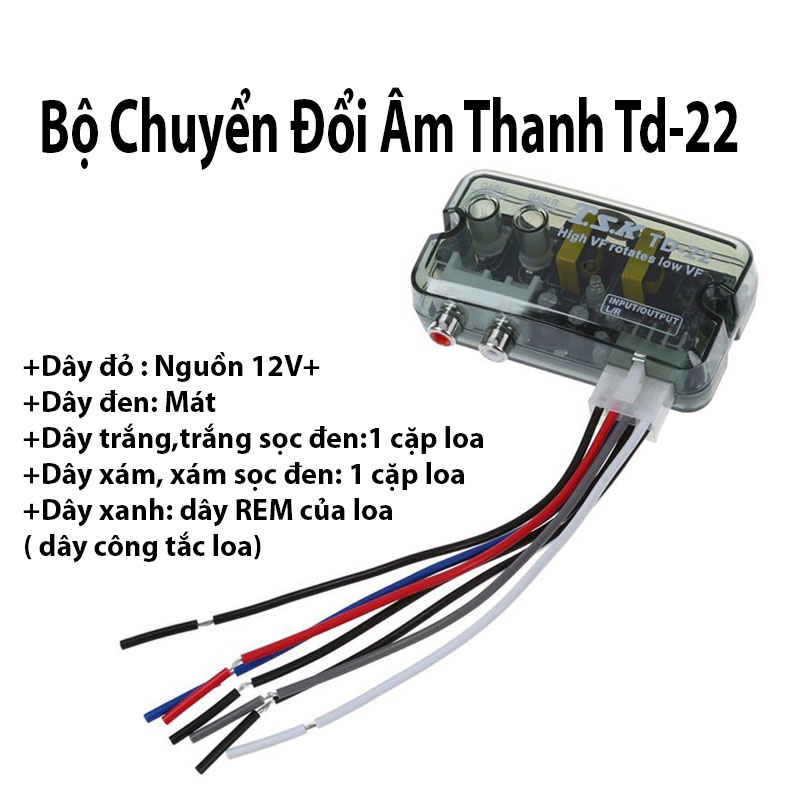

Theo sơ đồ đi kèm, bộ 2 kênh có dây nối cực dương, âm của loa trước bên lái và bên phụ, dây 12 V ACC, dây REM ra cho sub và dây mát. Bản TD-22 có dây đỏ nguồn 12 V, dây đen mát, cặp dây trắng và trắng sọc đen cho một loa, cặp dây xám và xám sọc đen cho loa còn lại, dây xanh là REM. Ngõ ra là 2 cổng RCA trái, phải.

Đoạn từ bộ chuyển đổi tới amply cần một cặp dây RCA như dây tín hiệu Magic Source 5N OFC. Kỹ thuật viên AP lấy tín hiệu bằng giắc chờ hoặc điểm nối không cắt dây zin khi xe cho phép, và chỉnh núm mức ra bằng đồng hồ trước khi chỉnh gain amply.

Chức năng nhìn thấy trên hai kiểu bộ chuyển đổi

So sánh tại AP

• Lắp sub điện đơn giản: xem sub điện ô tô, nhiều mẫu đã có ngõ vào mức loa, không cần bộ chuyển đổi.
• Xe âm thanh zin cao cấp: amply tích hợp DSP với giắc theo xe.
• Bộ Line Out phù hợp khi cần giải pháp tiết kiệm cho amply chỉ có ngõ RCA.

Lắp đặt, căn chỉnh và bảo hành

Đấu đúng cực loa để sub không lệch pha với loa trước; chỉnh mức ra vừa đủ, không vặn tối đa rồi hạ gain amply. Điểm AP kiểm tra kỹ nhất với bộ Line Out là dây REM: tắt khóa xe thì sub hoặc amply phải tắt theo, để không hao ắc quy qua đêm; bộ chuyển đổi và phần đấu nối được ghi riêng trên phiếu bảo hành điện tử.

Giới hạn cần biết

Bộ chuyển đổi phổ thông không có thông số méo, dải tần công bố; chất lượng tín hiệu phụ thuộc vào tín hiệu zin. Không xử lý được tín hiệu đã bị đầu zin cắt dải hoặc cân chỉnh âm theo tốc độ.

Câu hỏi thường gặp

Mua bản nào?
Hai bản cùng chức năng cơ bản. Bản 2 kênh có núm chỉnh mức ra theo volt và đèn báo; bản TD-22 có 2 núm chỉnh. AP chọn theo vị trí lắp và dây zin của xe.

Có làm mất bảo hành xe không?
Khi đấu bằng giắc hoặc điểm nối không cắt dây zin, việc tháo trả lại hiện trạng dễ dàng. Chính sách bảo hành cụ thể phụ thuộc hãng xe.

Tôi cần gửi gì?
Tên xe, đời xe, đầu zin hay đầu Android, và thiết bị định lắp (sub điện, amply); AP sẽ báo có cần bộ chuyển đổi hay không trước khi anh chị mua.

Lưu ý

• Không đấu dây ACC vào nguồn thường trực, dễ hao ắc quy khi đỗ.
• Cách ly các đầu dây không dùng bằng băng keo điện hoặc co nhiệt.

Xem thêm phụ kiện lấy tín hiệu, đấu nối âm thanh. AP tư vấn từ cấu hình xe thật, không bán thêm thiết bị khi đầu zin của anh chị đã có sẵn cổng phù hợp.
