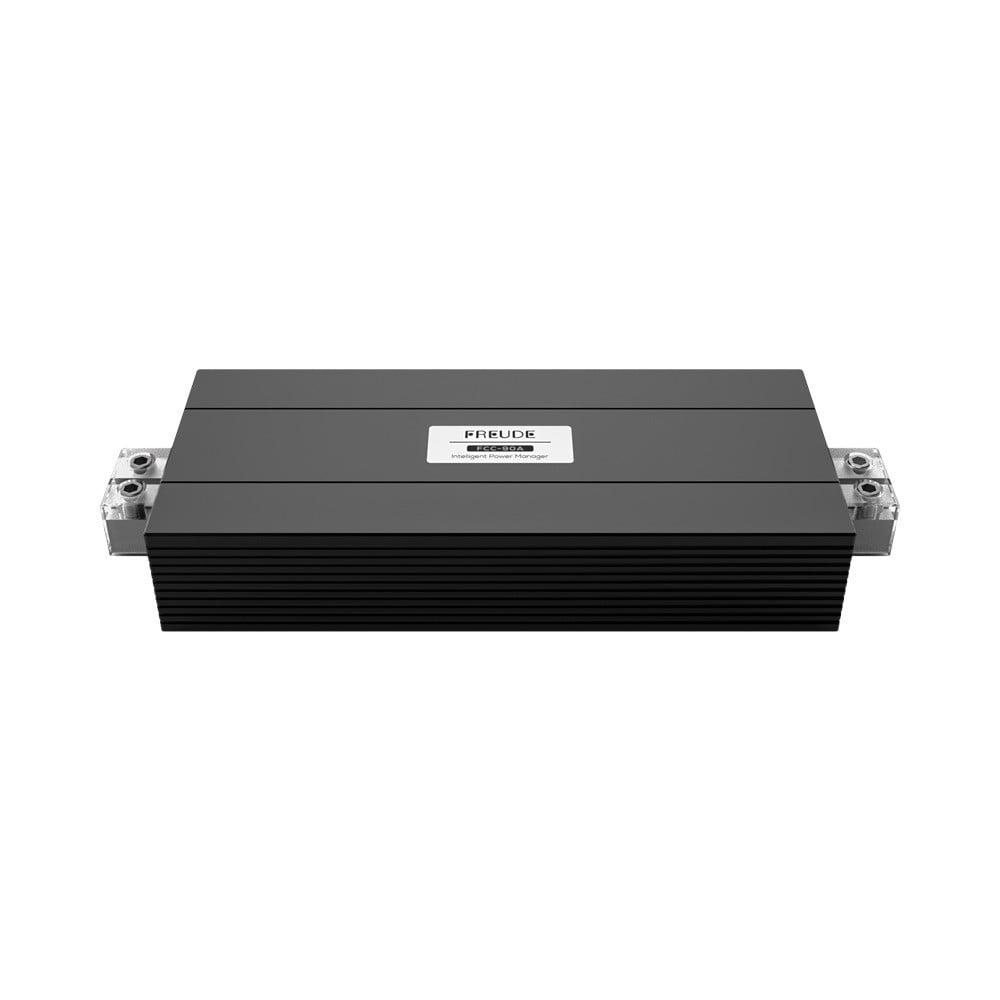

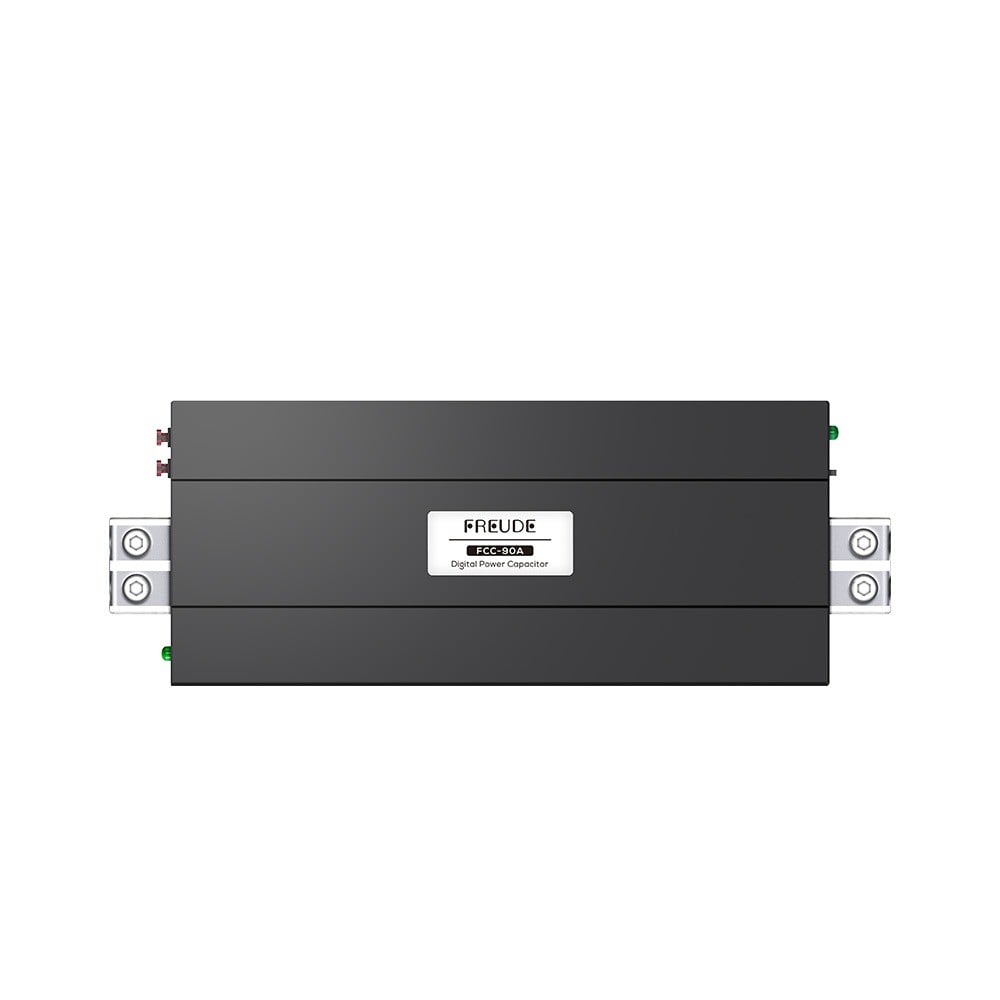

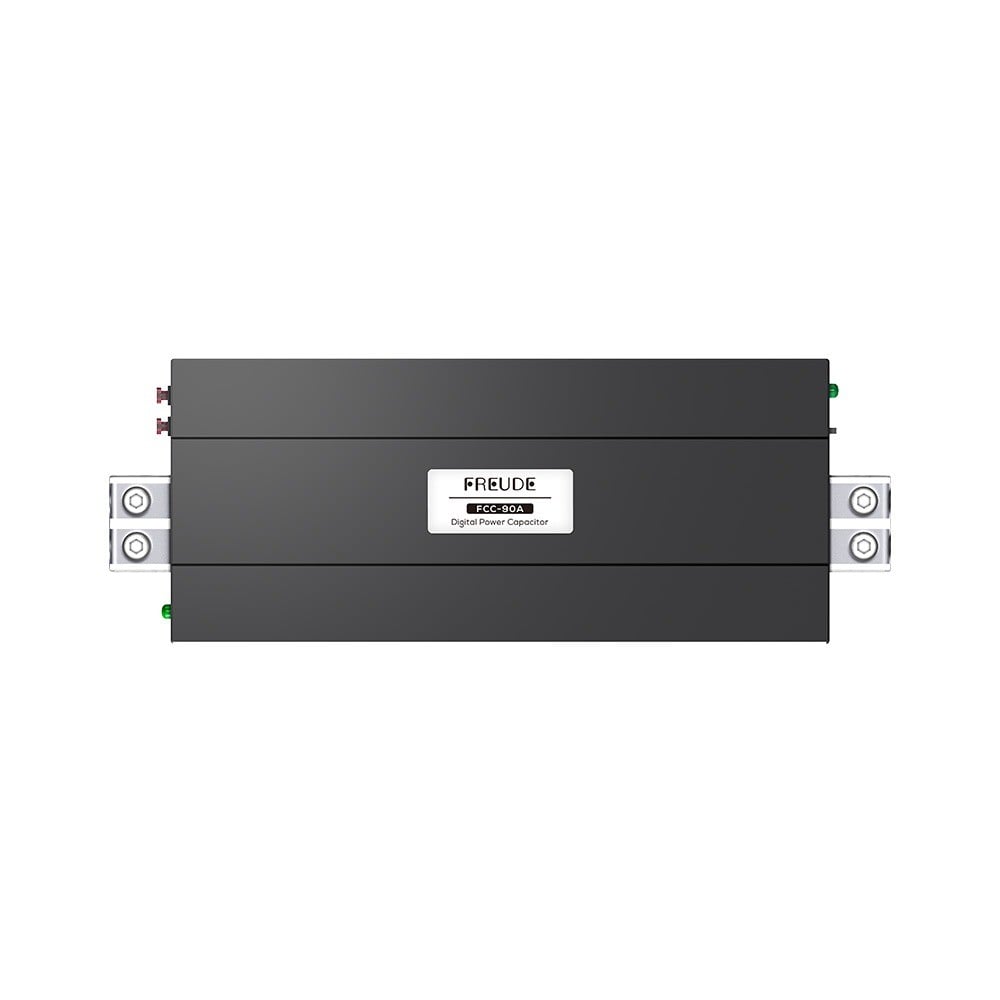

Tụ Điện Ổn Áp Âm Thanh Ô Tô Freude FCC-90A 90A Ngắt Sụt Áp
Không phải loa hay amply: Freude FCC-90A là tụ điện nguồn số đặt giữa ắc quy và amply, gồm 18 tụ 6.800 µF, dòng tức thời 90A, làm việc ở 11 – 16V và tự ngắt khi điện áp tụt dưới ngưỡng chọn sẵn (8,8 / 11,0 / 12,9V). Hợp xe đã có amply công suất lớn, hay tụt áp khi bass đánh mạnh hoặc lo ắc quy cạn k...
Tụ Điện Ổn Áp Âm Thanh Ô Tô Freude FCC-90A 90A Ngắt Sụt Áp
Không phải loa hay amply: Freude FCC-90A là tụ điện nguồn số đặt giữa ắc quy và amply, gồm 18 tụ 6.800 µF, dòng tức thời 90A, làm việc ở 11 – 16V và tự ngắt khi điện áp tụt dưới ngưỡng chọn sẵn (8,8 / 11,0 / 12,9V). Hợp xe đã có amply công suất lớn, hay tụt áp khi bass đánh mạnh hoặc lo ắc quy cạn khi nghe nhạc lúc tắt máy.

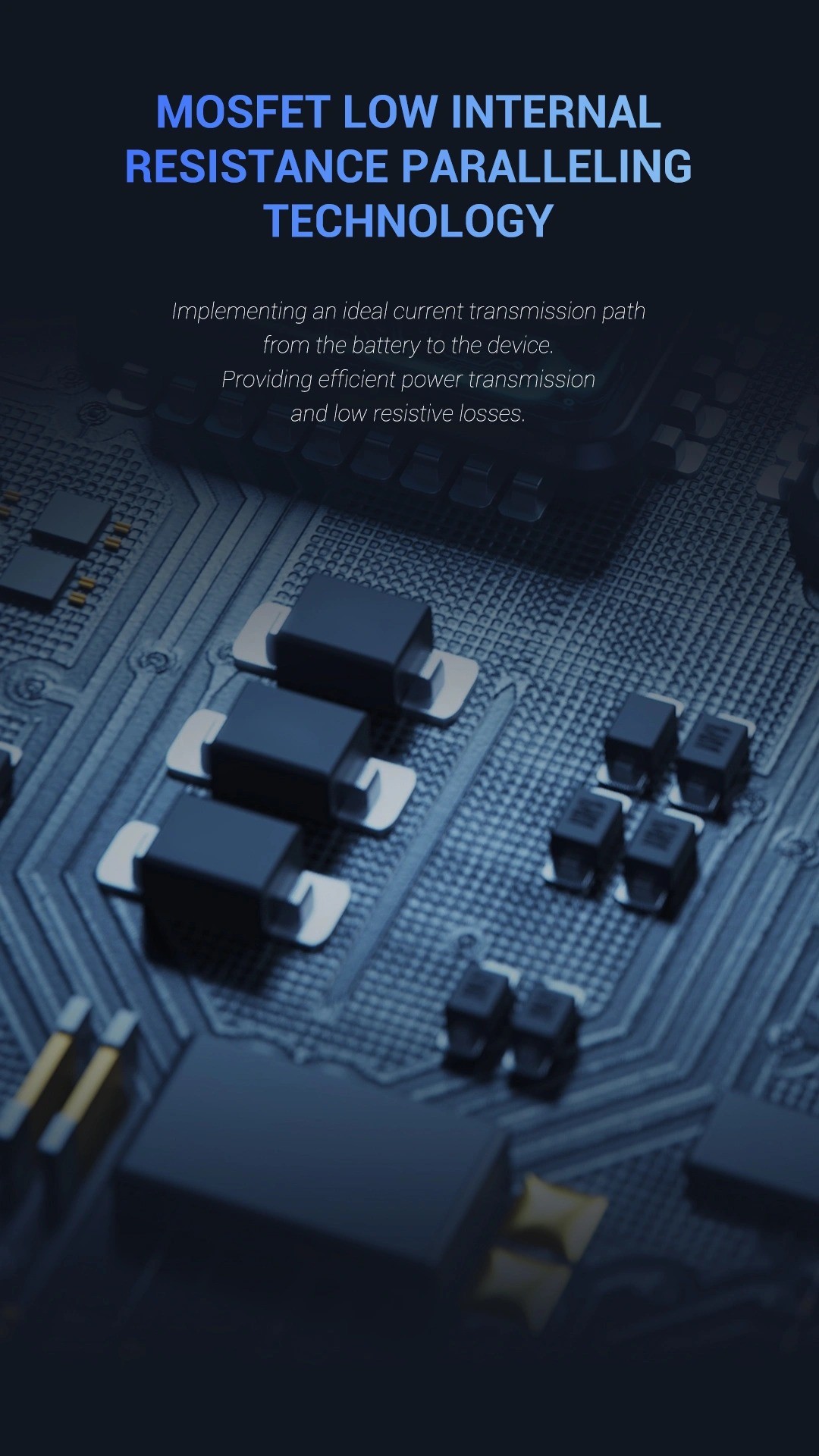

Hãng gọi đây là tụ điện nguồn số, trên nhãn còn ghi trình quản lý nguồn: mạch nạp chậm, xả nhanh nên không cần nạp trước bằng điện trở như tụ thường, MOSFET song song điện trở thấp, lọc nhiễu đồng pha ở ngõ vào và cầu chì điện tử hai cấp. FCC-90A chỉ đỡ nguồn: nếu điện xe vốn ổn, lắp thêm cũng không làm tiếng hay lên. Vì thế AP đo điện áp ắc quy lúc bass đánh trước, rồi mới nói anh chị có cần thiết bị này hay chỉ cần nâng dây nguồn.
FCC-90A làm được gì cho hệ âm thanh
- Bù dòng tức thời tới 90A khi bass đánh mạnh, giảm sụt áp tới amply.
- Tự ngắt khi ắc quy tụt dưới ngưỡng chọn, tránh cạn bình khi nghe nhạc lúc tắt máy.
- Ngắt khi quá áp 18,8V, bảo vệ amply phía sau.
- Lọc nhiễu tần số cao từ amply Class D và bộ nguồn xung theo hãng.

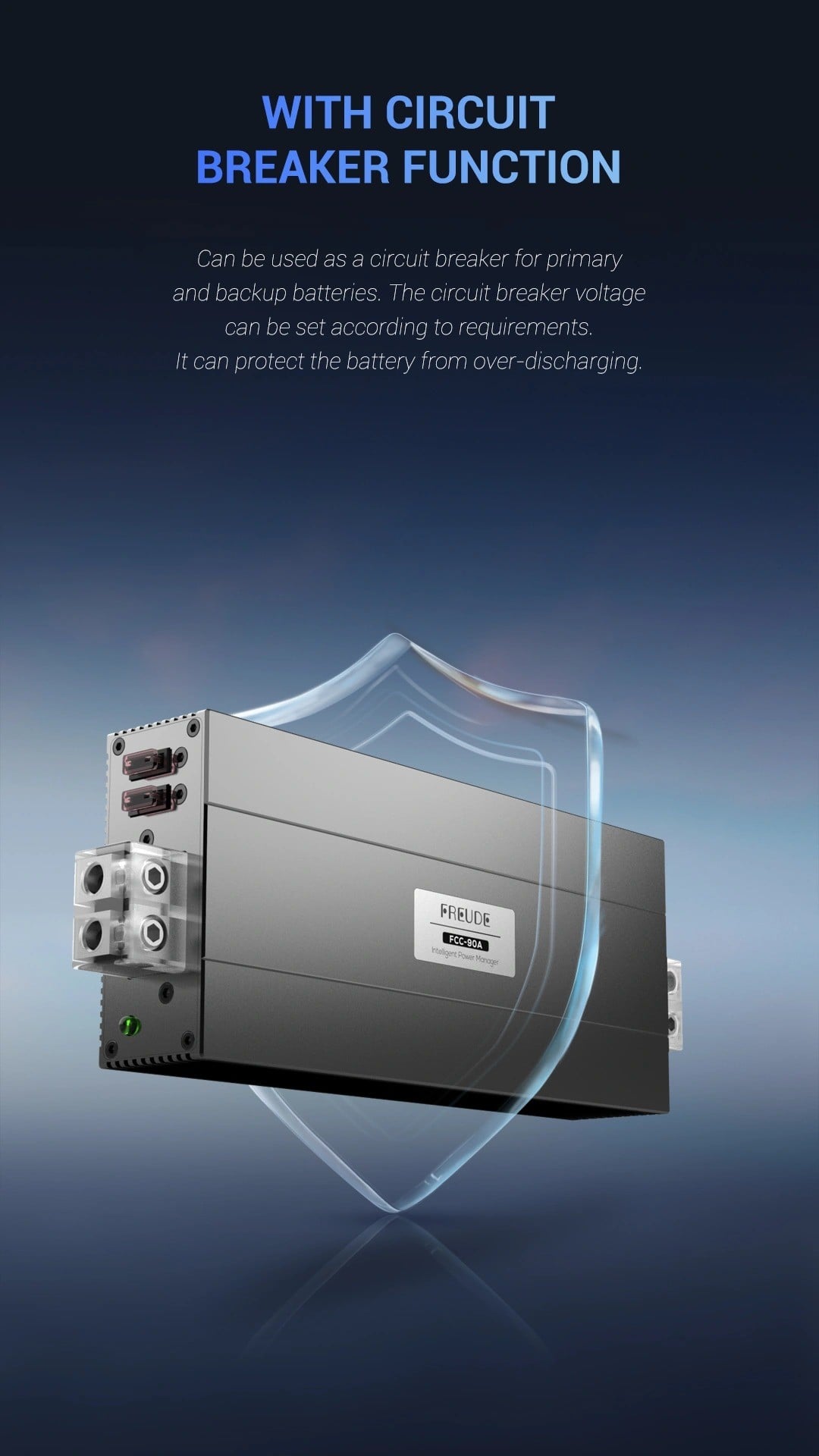

- Dùng được như bộ ngắt giữa ắc quy chính và ắc quy phụ.
Xe nào cần FCC-90A
Nên lắp FCC-90A khi
- Đã có amply mono hoặc đa kênh công suất lớn, đèn xe chớp hoặc amply tự ngắt khi bass mạnh.
- Hay nghe nhạc khi đỗ xe tắt máy và lo ắc quy cạn.
- Dùng ắc quy phụ cho hệ âm thanh, cần bộ ngắt giữa hai bình.
Chưa cần FCC-90A khi
- Hệ chỉ có loa và đầu zin hoặc amply nhỏ: tụ không thay đổi gì đáng kể.
- Dây nguồn, cầu chì, mass còn yếu. Nếu vậy AP sẽ khuyên sửa dây nguồn và mass trước, vì tụ không bù được dây quá nhỏ.
- Ắc quy đã yếu: cần thay bình trước, tụ không thay thế ắc quy.
Vị trí của FCC-90A trong mạch nguồn
Thứ tự lắp theo vai trò hãng mô tả:
| Vị trí | Thiết bị | Ghi chú |
|---|---|---|
| Đầu nguồn | Ắc quy + cầu chì tổng gần cọc | Cầu chì tổng dạng ANL, ví dụ Magic Source Mini ANL |
| Giữa | Freude FCC-90A | Đặt gần amply, mass ngắn |
| Cuối | Amply | Ví dụ Freude FD-1 V2, FC-1 V2 hoặc amply đang có |
| Dây | Dây nguồn đủ tiết diện | Ví dụ dây Magic Source 8GA cho hệ vừa; hệ lớn tính theo tổng dòng |
Thông số quyết định của FCC-90A
| Tụ | 18 x 6.800 µF |
| Dòng tức thời | 90A |
| Điện áp làm việc | DC 11 – 16V |
| Ngưỡng ngắt sụt áp | 8,8 / 11,0 / 12,9V (3 mức chọn) |
| Ngắt quá áp | 18,8V, phục hồi 16,2V |
| Kích thước | 241 x 88 x 38,1 mm, 0,87 kg |

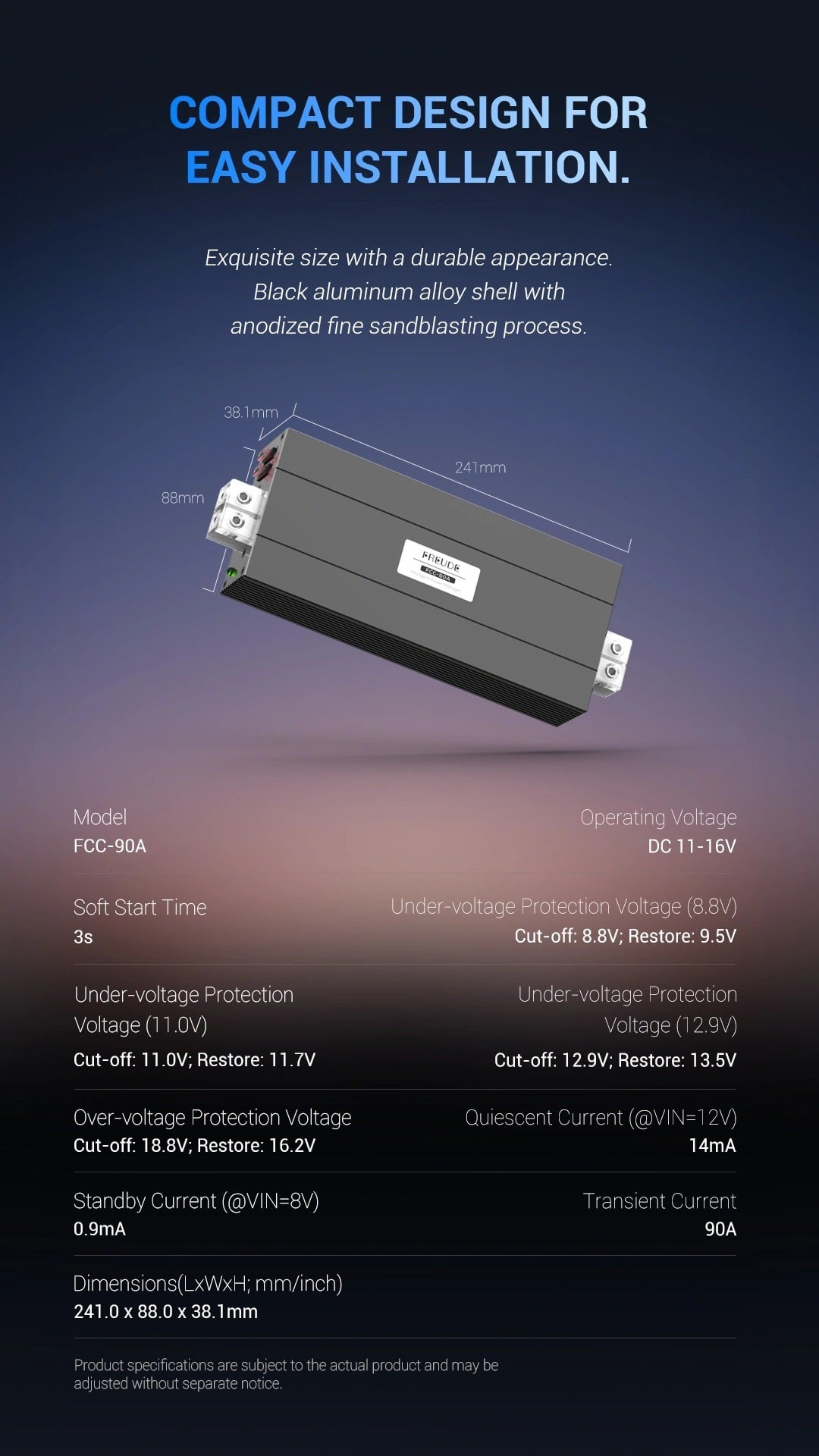

Thông số kỹ thuật đầy đủ Freude FCC-90A
| Model | FCC-90A |
| Loại | Tụ điện nguồn số (quản lý nguồn) |

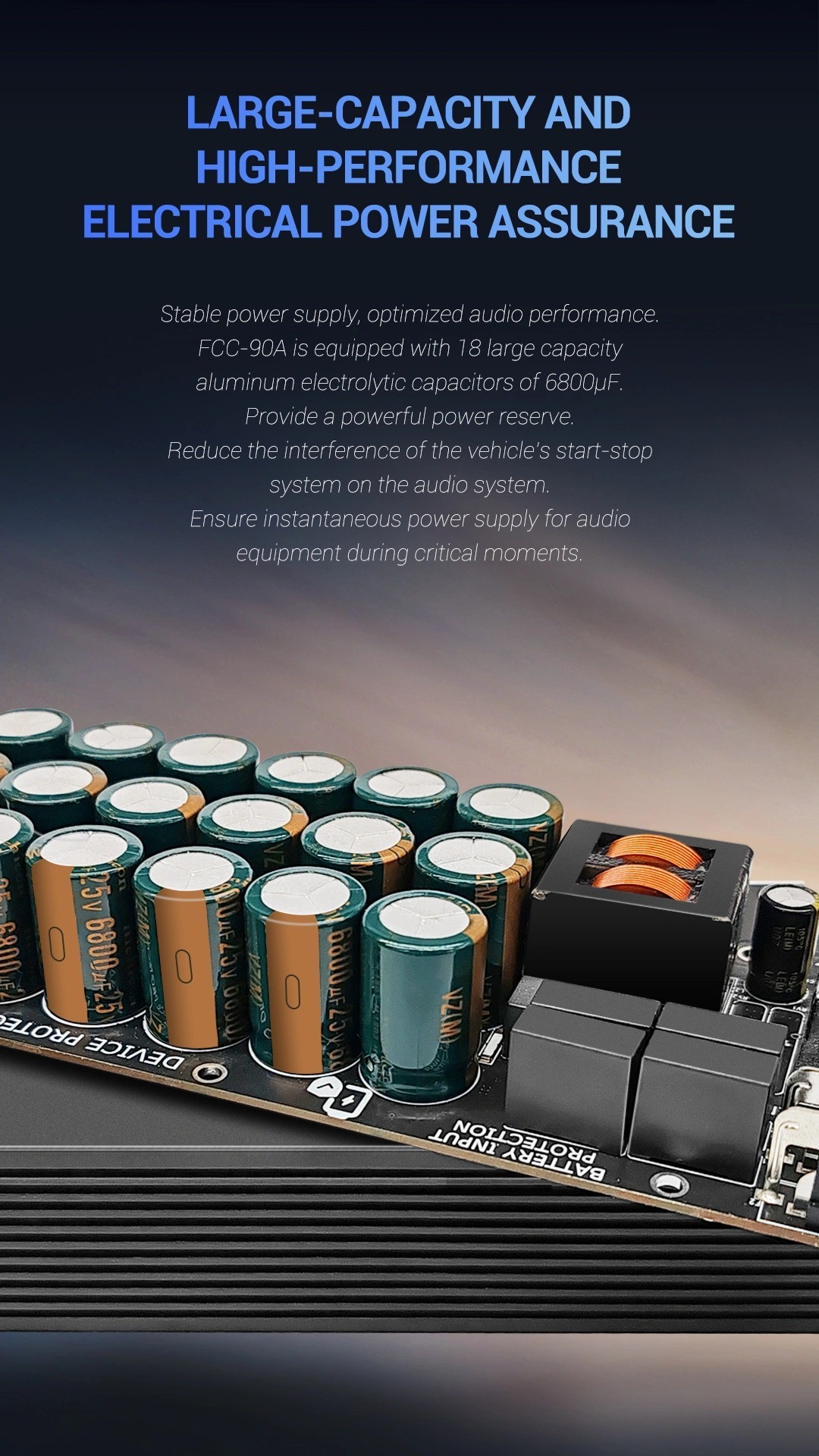

| Tụ lọc | 18 tụ hoá 6.800 µF |
| Điện áp làm việc | DC 11 – 16V |
| Thời gian khởi động mềm | 3 giây |
| Ngắt sụt áp mức 8,8V | Ngắt 8,8V, phục hồi 9,5V |
| Ngắt sụt áp mức 11,0V | Ngắt 11,0V, phục hồi 11,7V |
| Ngắt sụt áp mức 12,9V | Ngắt 12,9V, phục hồi 13,5V |
| Ngắt quá áp | Ngắt 18,8V, phục hồi 16,2V |
| Dòng tĩnh (12V) | 14 mA |
| Dòng chờ (8V) | 0,9 mA |
| Dòng tức thời | 90A |
| Bảo vệ quá dòng | Cầu chì điện tử 2 cấp: cấp nguồn 50 – 60A, xả 60 – 90A |

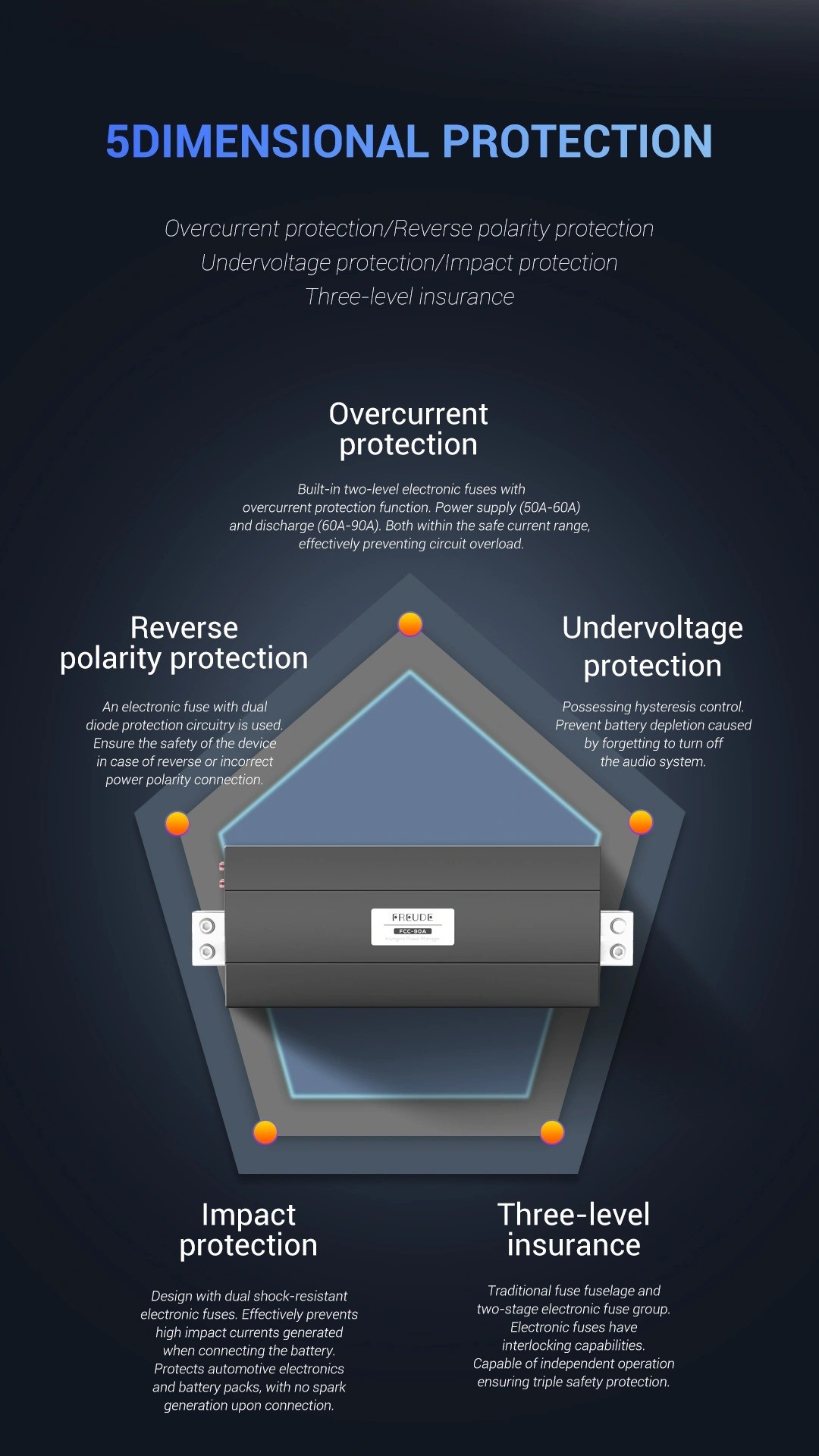

| Bảo vệ khác | Chống đấu ngược cực, chống dòng xung khi đấu ắc quy, chống sụt áp |
| Vỏ | Nhôm đen anod hoá, phun cát mịn |
| Kích thước (D x R x C) | 241 x 88 x 38,1 mm |
| Khối lượng | 0,87 kg |
| Bảo hành | 12 tháng chính hãng theo chính sách nhà phân phối |
Ổn định nguồn cho dàn âm thanh: ba hướng làm
Cùng mục tiêu giảm sụt áp, khác nhau về cách làm:
| Tiêu chí | Freude FCC-90A | Helix CAP 1000 | Chỉ nâng dây và cầu chì |
|---|---|---|---|
| Hợp khi | Amply lớn, cần thêm bảo vệ ắc quy | Cần dung lượng tụ lớn | Hệ vừa, dây zin hoặc dây cũ quá nhỏ |
| Dung lượng tụ | 18 x 6.800 µF (khoảng 0,12 F) | 1 Farad theo tên SP | Không có tụ |
| Bảo vệ, ngắt | Ngắt sụt áp, quá áp, đấu ngược, quá dòng | Theo hãng Helix | Chỉ cầu chì |
| Điểm đánh đổi | Dung lượng nhỏ hơn tụ 1 Farad, đổi lấy mạch bảo vệ | Không có ngắt sụt áp theo dữ liệu AP đang có | Không bù dòng tức thời |
FCC-90A mạnh ở phần bảo vệ và quản lý nguồn, không phải ở dung lượng. Nếu mục tiêu chỉ là bù đỉnh dòng cho sub, tụ dung lượng lớn như Helix CAP 1000 là hướng khác. Nhiều xe chỉ cần dây nguồn đúng tiết diện và mass tốt là hết tụt áp.
Lắp FCC-90A an toàn
Đo điện trước khi lắp FCC-90A: AP đo điện áp ắc quy lúc nổ máy, lúc tắt máy và lúc bass đánh mạnh, kiểm tra dây và mass hiện có; chỉ đề xuất tụ khi số đo cho thấy cần.

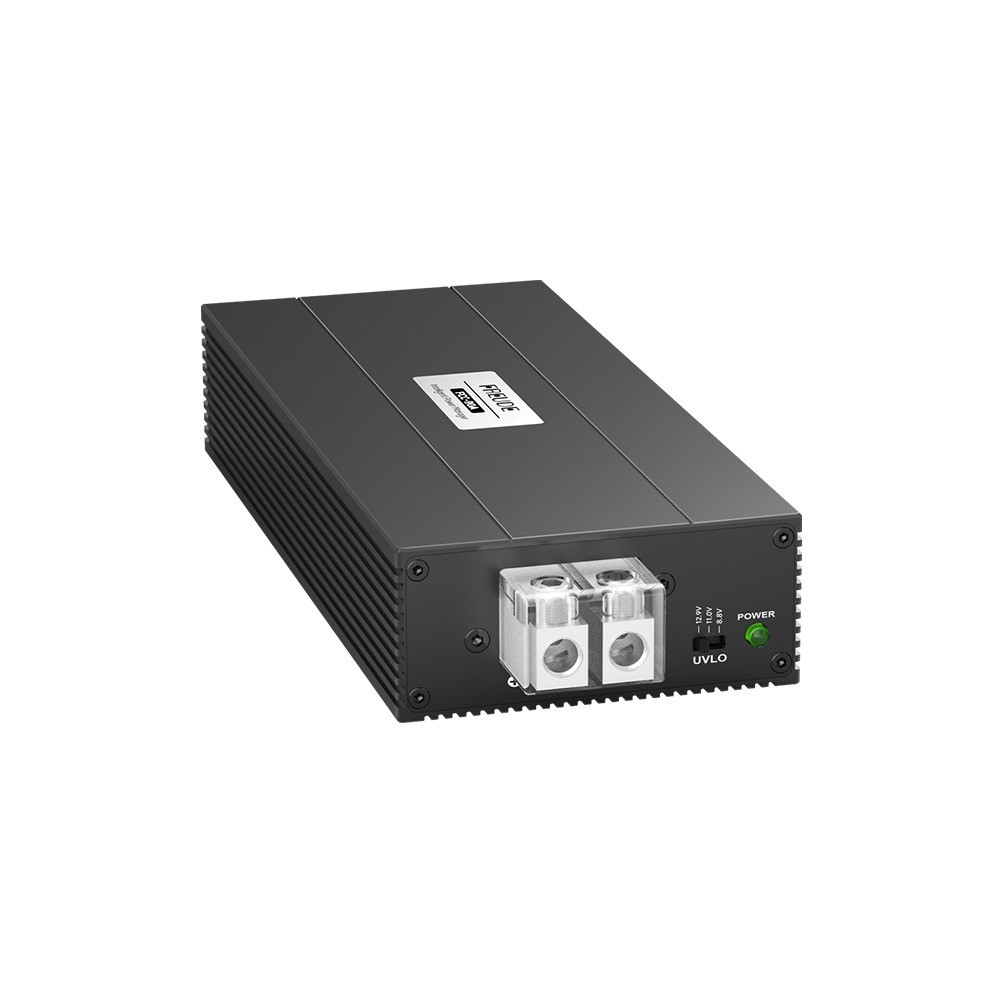

Chọn ngưỡng ngắt sụt áp: Kỹ thuật viên cài một trong ba ngưỡng 8,8 / 11,0 / 12,9V theo thói quen dùng xe; anh chị hay nghe nhạc lúc tắt máy thì ngưỡng cao giúp giữ điện cho lần khởi động.
Đi dây nguồn và mass: Cầu chì tổng đặt gần cọc ắc quy, dây đúng tiết diện, mass ngắn; kiểm soát chức năng ngắt, phục hồi trước khi quản đốc ký QC và cố vấn bàn giao.
Bảo hành FCC-90A: Thiết bị bảo hành 12 tháng chính hãng theo chính sách nhà phân phối; CARZIP tiếp nhận và hỗ trợ bảo hành tại cửa hàng. Phiếu bảo hành điện tử tách thiết bị và công đi dây.
Giới hạn của Freude FCC-90A
- Không thay được ắc quy yếu hay dây nguồn quá nhỏ.
- Dung lượng khoảng 0,12 F, nhỏ hơn tụ 1 Farad: thế mạnh là bảo vệ, không phải dung lượng.
- Dài 241 mm: cần chỗ đặt gần amply.
- Nếu đo xong thấy hệ điện vẫn ổn, AP sẽ khuyên không mua, vì thiết bị này không làm tiếng loa hay hơn.
Câu hỏi về tụ điện Freude FCC-90A
FCC-90A có phải nạp trước như tụ thường không?
Không. Hãng thiết kế mạch nạp chậm, xả nhanh nên không cần nạp tụ bằng điện trở trước khi đấu.
Ngưỡng ngắt sụt áp nên đặt bao nhiêu?
Hay nghe nhạc lúc tắt máy thì đặt mức cao (12,9V hoặc 11,0V) để giữ điện khởi động; xe chỉ nghe khi chạy có thể dùng mức 8,8V.
Có dùng làm bộ ngắt hai ắc quy được không?
Được, hãng ghi FCC-90A dùng được như bộ ngắt cho ắc quy chính và ắc quy phụ, điện áp ngắt chọn theo nhu cầu.
Đèn xe chớp khi bass đánh, lắp tụ là hết?
Chưa chắc. AP đo trước: nếu nguyên nhân là dây nhỏ hoặc mass kém thì sửa dây sẽ hiệu quả và tiết kiệm hơn, AP sẽ nói rõ.
FCC-90A có lỗi thì xử lý thế nào?
Mang xe tới bất kỳ chi nhánh AP nào trong 4 chi nhánh; AP kiểm tra, tách lỗi thiết bị và lỗi đi dây, phần đi dây do AP làm thì sửa lại miễn phí.
Gửi dòng xe, amply và ắc quy đang dùng để đội ngũ CARZIP đo điện trước khi chọn FCC-90A. Dây nguồn và cầu chì đi kèm có trong nhóm phụ kiện nguồn cho âm thanh ô tô; AP chọn tiết diện theo tổng dòng của hệ.
