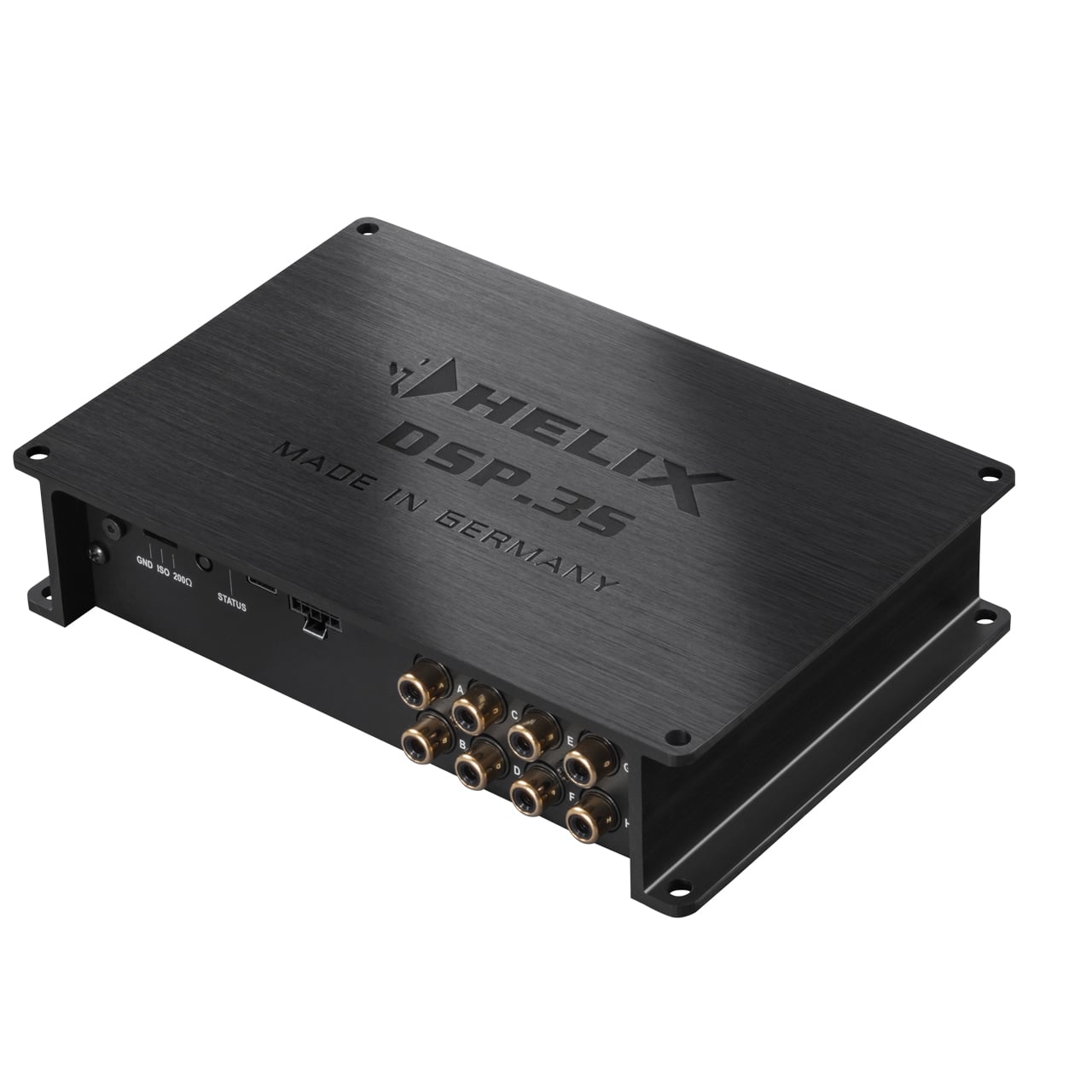

Bộ Xử Lý Âm Thanh DSP Ô Tô Helix DSP.3S 6 Vào 8 Ra 96kHz
Helix DSP.3S là bộ xử lý âm thanh DSP ô tô 6 ngõ vào, 8 ngõ ra RCA, xử lý 64 bit ở 96 kHz, tiếng nền 112 dB với ngõ vào số. Máy không có tầng công suất: mọi ngõ ra phải đi qua amply để kéo loa, và hệ thống chỉ hoạt động đúng sau khi được cân chỉnh bằng máy tính. DSP.3S đứng giữa nguồn phát và các a...
Bộ Xử Lý Âm Thanh DSP Ô Tô Helix DSP.3S 6 Vào 8 Ra 96kHz
Helix DSP.3S là bộ xử lý âm thanh DSP ô tô 6 ngõ vào, 8 ngõ ra RCA, xử lý 64 bit ở 96 kHz, tiếng nền 112 dB với ngõ vào số. Máy không có tầng công suất: mọi ngõ ra phải đi qua amply để kéo loa, và hệ thống chỉ hoạt động đúng sau khi được cân chỉnh bằng máy tính.
DSP.3S đứng giữa nguồn phát và các amply: nhận tín hiệu từ dây loa zin, RCA hoặc quang/coax, rồi chỉnh thời gian trễ, EQ và phân tần cho từng loa trước khi đưa sang amply. Kỹ thuật viên AP thường khuyên thay loa cửa trước; DSP phát huy rõ nhất khi xe đã có loa tách treble và amply riêng.
Có DSP.3S, âm thanh trong xe khác đi thế nào
- Âm trường được kéo về giữa tầm nhìn người lái, thay vì lệch về loa gần cửa.
- Mỗi loa có điểm cắt và EQ riêng, giọng hát và nhạc cụ tách lớp rõ hơn.
- Phần EQ chỉnh sẵn của đầu zin được đo và bù lại trước khi xử lý.
- Nguồn nhạc độ phân giải cao đi vào qua coax tới 192 kHz và được xử lý ở 96 kHz.
DSP.3S hợp với hệ thống nào
Đáng lắp DSP.3S khi
- Hệ thống có amply riêng và cần tới 8 kênh xử lý (ví dụ 3-way active + sub).
- Giữ đầu zin, lấy tín hiệu từ tối đa 6 kênh loa zin.
- Muốn đường xử lý 96 kHz cho nguồn nhạc chất lượng cao.
Chưa cần DSP.3S khi
- Xe vẫn dùng loa zin và chưa có amply: DSP không làm loa zin chịu thêm công suất; AP sẽ khuyên bắt đầu từ loa.
- Muốn một khối gồm cả công suất: amply tích hợp DSP như P SIX DSP ULTIMATE gọn hơn.
- Dàn zin có trên 6 kênh cần nhận hết: cần DSP hoặc amply DSP nhiều ngõ vào hơn.
Sơ đồ ghép DSP.3S với amply và loa
DSP.3S chỉ xử lý tín hiệu; bảng dưới là cách chia 8 ngõ ra thường gặp và những gì cần thêm:
| Hạng mục | Cách dùng |
|---|---|
| Ngõ ra 1 – 6 (3-way active) | Treble, mid, midbass trái và phải → amply 6 kênh (ví dụ Helix M SIX) |
| Ngõ ra 7 – 8 | Sub (mono hoặc stereo) → amply mono (ví dụ Helix M ONE) |
| Cách chia khác (2-way + sau + sub) | Loa trước 4 kênh, loa sau 2 kênh, sub 2 kênh |
| Ngõ vào | 6 ngõ vào loa ADEP.3 (5 – 11V), 6 RCA, quang (tới 96 kHz), coax (tới 192 kHz) |
| Công suất | Không có; bắt buộc amply rời cho mọi ngõ ra |
| Công cụ chỉnh | DSP PC-Tool trên laptop; remote CONDUCTOR/DIRECTOR tuỳ chọn |
Thông số quyết định khi chọn DSP.3S
| Ngõ vào / ngõ ra | 6 vào / 8 ra RCA (6V) |
| Xử lý | 64 bit, 96 kHz, dải tới 44 kHz |
| Ngõ vào số | Quang tới 96 kHz, coax tới 192 kHz |
| Tiếng nền | 112 dB (số), 107 dB (analog) |
| Công suất | Không có |
| Kích thước | 40 x 177 x 120 mm |
Thông số kỹ thuật đầy đủ Helix DSP.3S

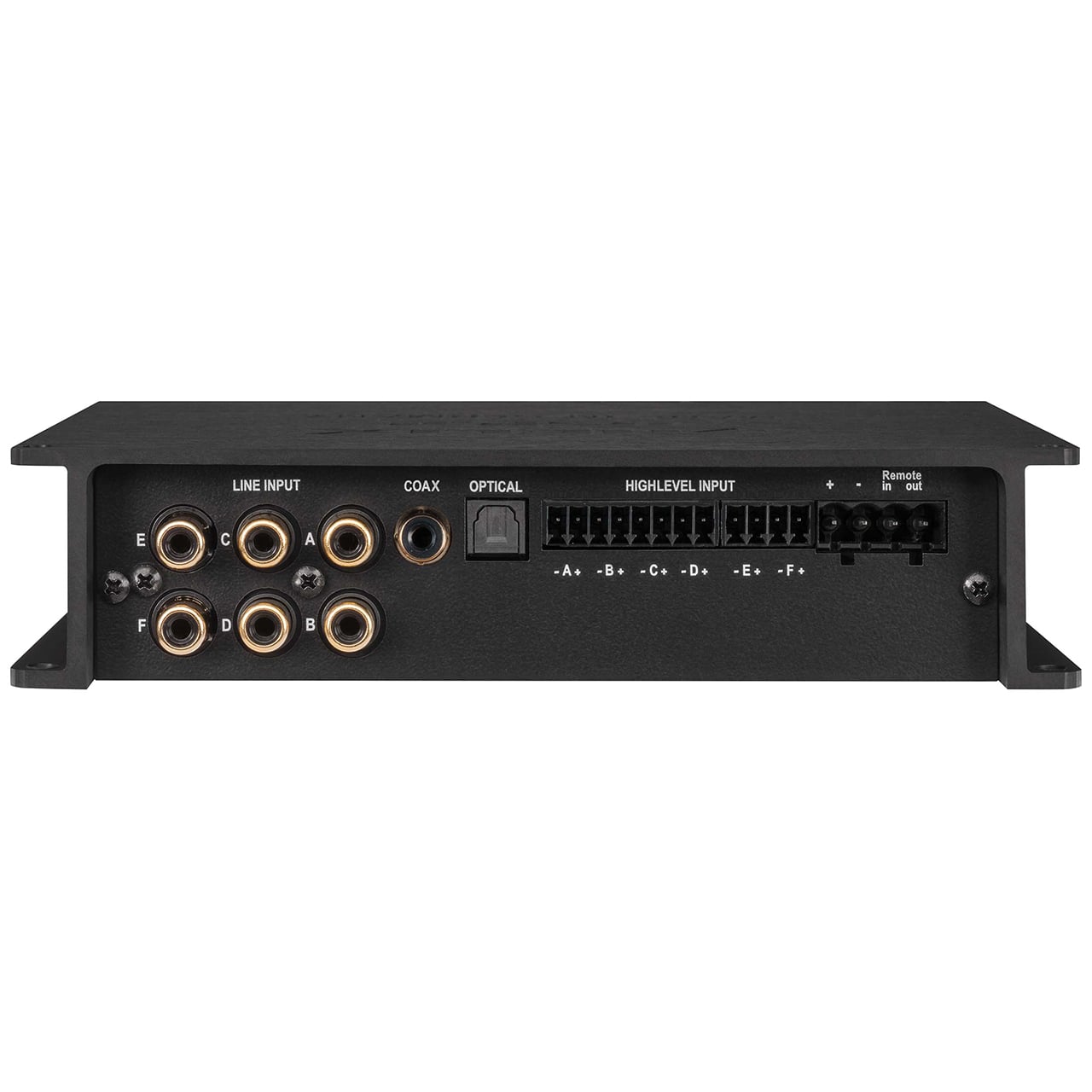

| Ngõ vào | 6 x RCA, 6 x loa (high-level), 1 x quang SPDIF (12 – 96 kHz), 1 x coax SPDIF (12 – 192 kHz), 1 x Remote In |
| Độ nhạy ngõ vào | RCA 2 – 4V; high-level 5 – 11V |

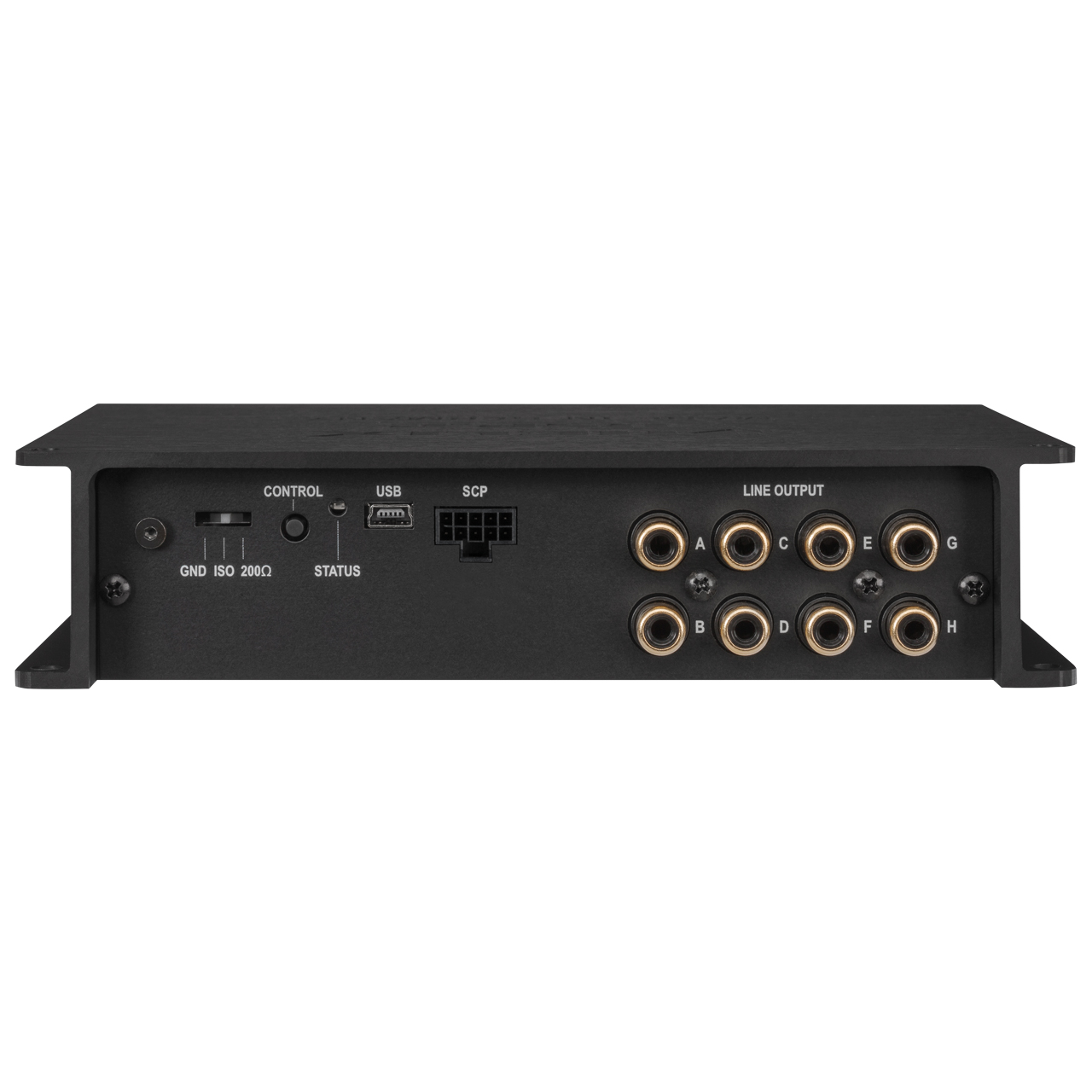

| Ngõ ra | 8 x RCA (6V), 1 x Remote Out |
| DSP | 64 bit, 295 MHz (1,2 tỷ phép MAC/giây), lấy mẫu 96 kHz |
| Bộ chuyển đổi | A/D và D/A BurrBrown |
| Đáp tuyến tần số | 10 Hz – 44.000 Hz |
| Tỉ số tín hiệu/nhiễu | 112 dB (số), 107 dB (analog) |
| Độ méo THD+N | < 0,0008% (số), < 0,002% (analog) |
| Xuyên kênh | > 90 dB |
| Điện áp hoạt động | 9,6 – 17V (tối đa 5 giây xuống 6V) |
| Dòng tiêu thụ | < 450 mA |
| Tính năng | HEC slot, công tắc Ground lift, Smart Control Port, CoProcessor 32 bit, ADEP.3, Auto Remote |
| Kích thước (C x R x S) | 40 x 177 x 120 mm |
Chọn DSP.3S hay phương án xử lý khác tại AP
DSP rời, DSP nhiều ngõ ra hơn, hay amply có DSP sẵn — chọn theo số kênh và số khối muốn lắp:
| Tiêu chí | Helix DSP.3S | Mosconi AERO 8|12 DSP | Helix P SIX DSP ULTIMATE |
|---|---|---|---|
| Hợp nhất khi | Có amply riêng, cần 8 kênh, giữ đầu zin | Hệ rất nhiều amply, cần 12 ngõ ra | Muốn DSP và công suất trong một khối |
| Ngõ ra | 8 x RCA | 12 x RCA + 1 quang | 6 kênh loa + 4 RCA + 1 quang |
| Ngõ vào số | Quang + coax | Quang + coax | Quang + coax |
| Có công suất | Không | Không | Có, 6 x 120W @4 Ohm |
| Kích thước | 177 x 120 x 40 mm | 200 x 125 x 40 mm | 260 x 190 x 50 mm |
Điểm đánh đổi: AERO 8|12 có nhiều ngõ ra hơn và EQ 30 band tham số, hợp hệ thống lớn. P SIX DSP ULTIMATE gọn một khối nhưng khoá cứng ở 6 kênh công suất. DSP.3S hợp khi đã có hoặc sẽ chọn amply riêng theo từng loa, và cần giữ đầu zin qua 6 ngõ vào loa.
Lắp đặt và cân chỉnh DSP.3S trên xe
Tương thích: AP kiểm tra số kênh zin và vị trí lấy tín hiệu trên đúng đời xe; xe có dàn zin trên 6 kênh cần phương án khác.

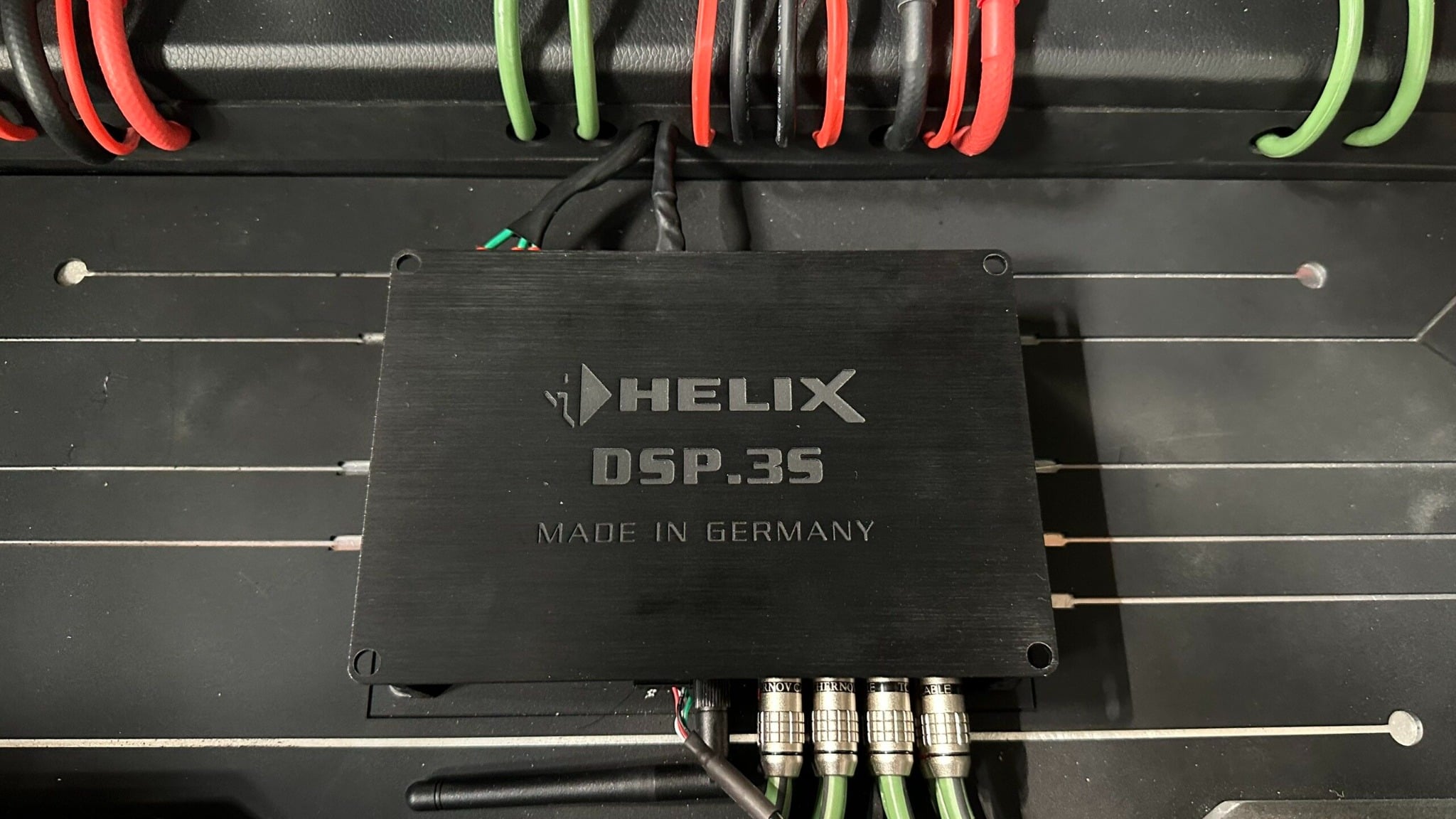

Lắp đặt: Máy nhỏ, đặt sau táp-lô hoặc dưới ghế gần amply; dùng công tắc Ground lift khi có nhiễu mát.
Cân chỉnh: Bắt buộc. Kỹ thuật viên đã qua đào tạo tại CARZIP Academy đo âm trường bằng micro, chỉnh thời gian trễ, EQ, phân tần từng kênh trong DSP PC-Tool.
Kiểm tra trước bàn giao: Quản đốc trung tâm nghe lại cân bằng trái phải và từng dải tần, cố vấn dịch vụ bàn giao và hướng dẫn chuyển các thiết lập đã lưu.
Bảo hành: DSP bảo hành chính hãng 24 tháng, tiếp nhận tại AP. Phiếu bảo hành điện tử ghi riêng phần thiết bị và phần công cân chỉnh; trong lúc lắp, ảnh tiến độ được gửi qua Zalo cho chủ xe.
Giới hạn của DSP.3S cần biết
- Không có công suất: tổng chi phí phải tính cả amply cho mọi ngõ ra.
- Tối đa 6 ngõ vào loa: dàn zin nhiều kênh hơn không nhận hết.
- Chỉ 8 ngõ ra: hệ 3-way active + loa sau + sub sẽ thiếu kênh.
- Chất lượng cuối cùng phụ thuộc lớn vào tay nghề cân chỉnh; lắp DSP mà không đo và chỉnh thì kết quả khó hơn loa zin.
Hỏi đáp về bộ xử lý DSP rời Helix DSP.3S
Nên chọn DSP.3S hay Mosconi AERO 8|12?
Chọn DSP.3S khi cần tới 8 kênh, giữ đầu zin qua 6 ngõ vào loa. Chọn AERO 8|12 khi hệ thống cần 12 ngõ ra.
DSP.3S có kéo loa trực tiếp được không?
Không. Máy chỉ xử lý tín hiệu; mọi ngõ ra phải qua amply.
Có chỉnh bằng điện thoại được không?
Cân chỉnh chính bằng DSP PC-Tool trên máy tính; remote CONDUCTOR hoặc DIRECTOR (bán riêng) giúp đổi thiết lập và chỉnh âm lượng.
Xe còn loa zin có nên lắp DSP trước không?
Thường chưa nên. DSP chỉnh được loa nhưng không làm loa zin chịu thêm công suất; AP sẽ đề xuất thứ tự nâng cấp phù hợp với ngân sách.
Gửi AP dòng xe, đời xe, loa và amply đang có; kỹ thuật viên sẽ vẽ sơ đồ 8 kênh cho DSP.3S hoặc nói rõ nếu xe chưa cần DSP. Xem thêm bộ xử lý DSP Helix cho ô tô hoặc lộ trình nâng cấp âm thanh theo từng bước.
