Bộ Xử Lý Âm Thanh DSP Ô Tô Helix DSP PRO MK3 8 Vào 10 Ra 96kHz
Mười đường tín hiệu riêng là thứ mà hệ 3-way active trước, cặp loa sau và sub đòi hỏi. Helix DSP PRO MK3 đáp ứng bằng 8 kênh vào, 10 kênh ra, kiến trúc TwinDSP chạy 96 kHz và chuyển đổi AKM 32 bit đạt 116 dB; ngõ vào loa chịu tới 32V, còn công suất thì phải lấy từ amply rời. Kiến trúc TwinDSP tăng...
Bộ Xử Lý Âm Thanh DSP Ô Tô Helix DSP PRO MK3 8 Vào 10 Ra 96kHz
Mười đường tín hiệu riêng là thứ mà hệ 3-way active trước, cặp loa sau và sub đòi hỏi. Helix DSP PRO MK3 đáp ứng bằng 8 kênh vào, 10 kênh ra, kiến trúc TwinDSP chạy 96 kHz và chuyển đổi AKM 32 bit đạt 116 dB; ngõ vào loa chịu tới 32V, còn công suất thì phải lấy từ amply rời.
Kiến trúc TwinDSP tăng gấp đôi sức xử lý so với DSP PRO đời trước; DSP PC-Tool 5 có TuneEQ hỗ trợ hiệu chỉnh đáp tuyến, còn Virtual Channel Processing gộp rồi tách tín hiệu dàn zin nhiều kênh mà không rối định tuyến. Máy hợp hệ thống đã đầu tư loa và amply riêng cho từng dải. Với cấu hình cỡ này, kỹ thuật viên AP vẽ sơ đồ kênh trên giấy cùng chủ xe trước khi đi dây, để hai bên thống nhất loa nào nhận kênh nào.
DSP PRO MK3 đem lại gì cho hệ active lớn
- Đủ 10 kênh cho 3-way trước + loa sau + sub, không phải gộp loa.
- Nhận tín hiệu cả từ amply zin công suất lớn nhờ ngõ vào 32V.
- Tiếng nền thấp: 116 dB (số), méo dưới 0,0005%.
- Gộp và tách tín hiệu zin nhiều kênh bằng Virtual Channel Processing.
Ai cần DSP PRO MK3
DSP PRO MK3 là cấp phù hợp khi
- Hệ 3-way active trước + loa sau + sub (9 – 10 kênh).
- Dàn zin nhiều kênh, có amply zin, cần nhận tới 8 kênh loa.
- Đã có amply riêng cho từng dải.
Chưa cần tới DSP PRO MK3 khi
- Hệ 2-way + sub: DSP MINI MK2 hoặc DSP.3S đủ.
- Cần tới 12 ngõ ra: DSP ULTRA S.
- Muốn một khối có sẵn công suất: amply tích hợp DSP.

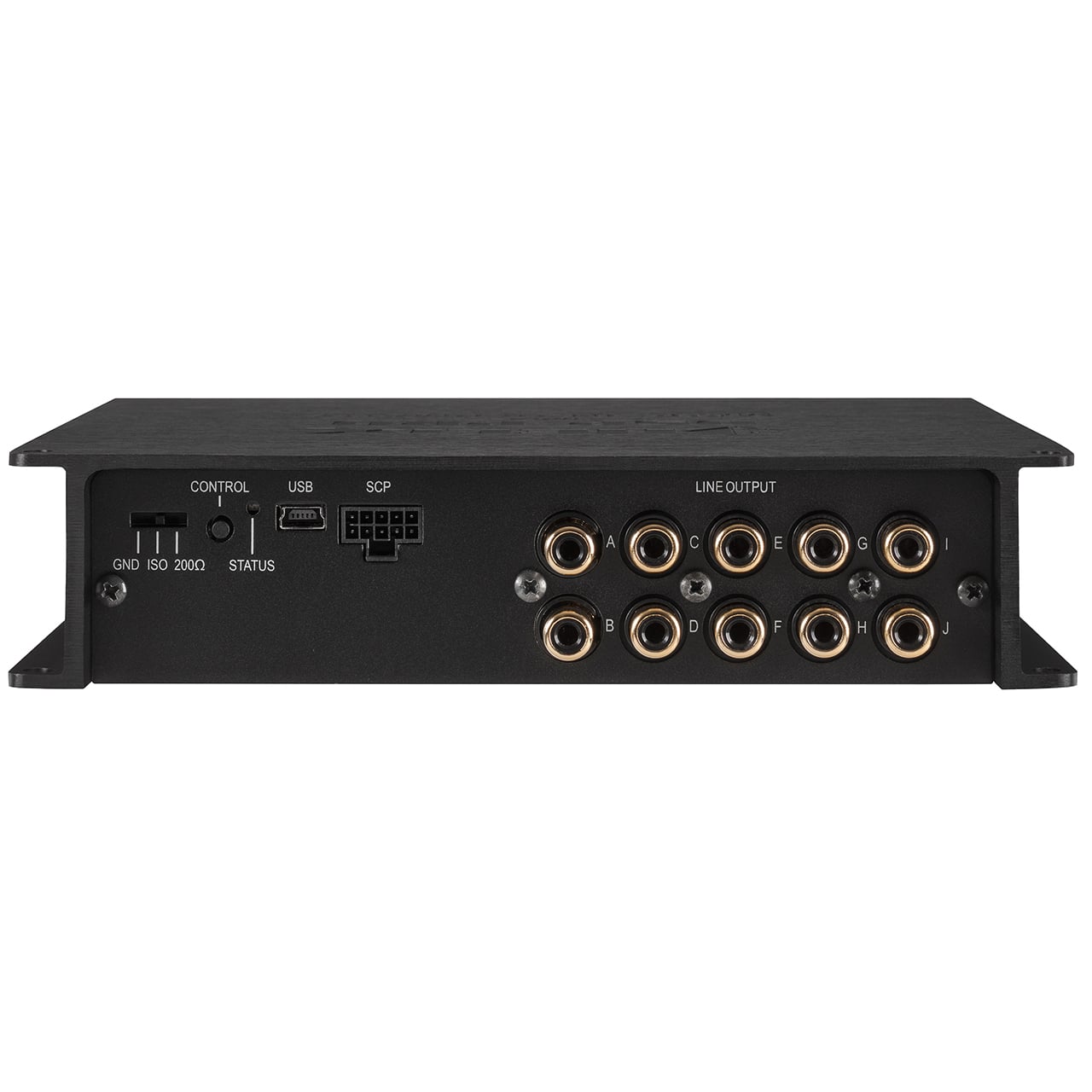

Chia 10 ngõ ra của DSP PRO MK3
Một cách chia điển hình; máy không có công suất nên mỗi nhóm ra cần amply:
| Ngõ ra | Nối tới |
|---|---|
| 1 – 6 | Treble, mid, mid bass trái và phải → amply 6 kênh |
| 7 – 8 | Loa sau trái, phải → amply 2 kênh |
| 9 – 10 | Sub → amply mono |
| Ngõ vào | 8 x loa (4/7/11V hoặc 12/22/32V), 8 x RCA, quang (tới 96 kHz), coax (tới 192 kHz) |
| Ngõ ra RCA | 8V, đủ đẩy amply có độ nhạy thấp |
Thông số quyết định của DSP PRO MK3
| Vào / ra | 8 vào / 10 ra RCA (8V) |
| Xử lý | 2 chip 64 bit, 96 kHz |
| Bộ chuyển đổi | AKM Velvet Sound 32 bit |
| Tiếng nền | 116 dB (số), 111 dB (analog) |
| Ngõ vào loa | Tới 32V, 3 nấc nhạy |
| Kích thước | 40 x 177 x 150 mm |
Thông số kỹ thuật đầy đủ Helix DSP PRO MK3

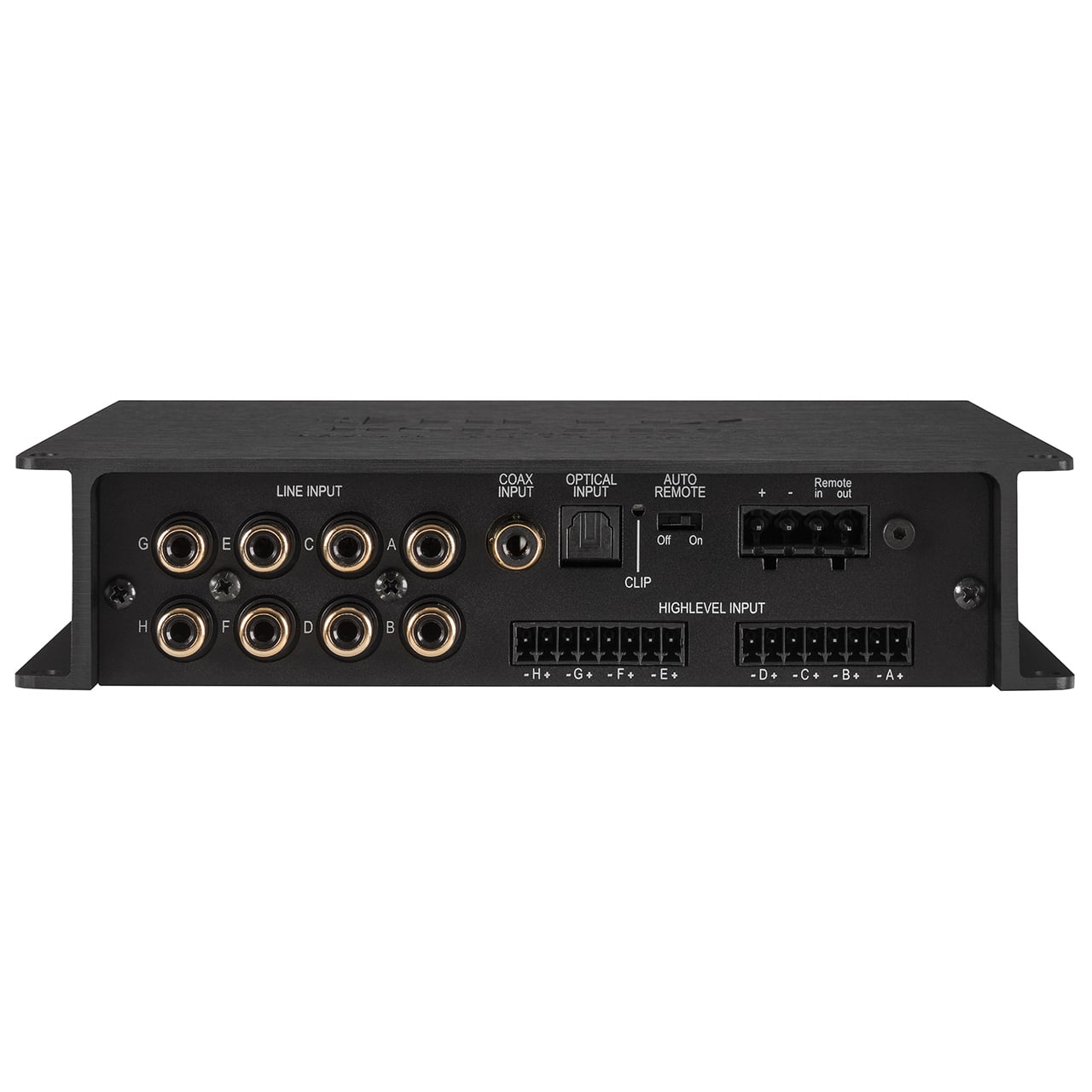

| Ngõ vào | 8 x RCA, 8 x loa (high-level), 1 x quang SPDIF (12 – 96 kHz), 1 x coax SPDIF (12 – 192 kHz), 1 x Remote In |
| Độ nhạy ngõ vào | RCA 2/3/4V; high-level 4/7/11V hoặc 12/22/32V |
| Ngõ ra | 10 x RCA (8V), 1 x Remote Out |
| DSP | 2 x 64 bit, 2 x 295 MHz (2,4 tỷ phép MAC/giây), lấy mẫu 96 kHz |
| Bộ chuyển đổi | A/D và D/A AKM Velvet Sound 32 bit |
| Đáp tuyến tần số | 10 Hz – 44.000 Hz |
| Tỉ số tín hiệu/nhiễu | 116 dB (số), 111 dB (analog) |
| Độ méo THD+N | < 0,0005% (số), < 0,001% (analog) |
| Xuyên kênh | > 90 dB |
| Điện áp hoạt động | 9,6 – 17V (tối đa 5 giây xuống 6V) |
| Dòng tiêu thụ | 650 mA |
| Tính năng | HEC slot, Ground lift, Smart Control Port, CoProcessor 32 bit, ADEP.3, Auto Remote |
| Kích thước (C x R x S) | 40 x 177 x 150 mm |
10 kênh hay 12 kênh: DSP PRO MK3 giữa hai lựa chọn
Ba DSP rời cho hệ lớn, khác ở số ngõ ra và thông số đo công bố:
| Tiêu chí | Helix DSP PRO MK3 | Helix DSP ULTRA S | Mosconi AERO 8|12 DSP |
|---|---|---|---|
| Hợp nhất khi | Hệ 9 – 10 kênh | Hệ tới 12 kênh, ưu tiên tiếng nền thấp nhất | Cần 12 RCA + ngõ ra quang |
| Ngõ ra | 10 x RCA | 12 x RCA | 12 x RCA + 1 quang |
| Ngõ vào số | Quang + coax | Quang + coax | Quang + coax |
| Tiếng nền (số) | 116 dB | 117 dB | Hãng không ghi số liệu này |
| Kích thước | 177 x 150 x 40 mm | 177 x 170 x 40 mm | 200 x 125 x 40 mm |
Điểm đánh đổi: DSP ULTRA S có thêm 2 ngõ ra và đường tín hiệu analog làm lại. AERO 8|12 có ngõ ra quang và EQ 30 band tham số. DSP PRO MK3 hợp khi 10 kênh là đủ và muốn thông số đo công bố rõ ràng.
Đi dây, cân chỉnh và bảo hành DSP PRO MK3
Khảo sát: AP xác định số kênh zin, vị trí amply zin và mức điện áp ngõ ra trên đúng xe để chọn nấc nhạy ngõ vào.
Sơ đồ: Sơ đồ kênh được thống nhất với chủ xe trước khi đi dây, theo chính sách lắp đặt nâng cấp của AP.
Cân chỉnh: Kỹ thuật viên đã qua đào tạo tại CARZIP Academy đo bằng micro, dùng TuneEQ làm điểm khởi đầu rồi chỉnh tay từng kênh.
Bảo hành: DSP bảo hành chính hãng 24 tháng, tiếp nhận tại 4 chi nhánh AP (3 ở TP.HCM, 1 ở Bắc Ninh). Phiếu bảo hành điện tử tách phần thiết bị khỏi công đi dây và cân chỉnh; phần AP làm chưa đạt thì AP làm lại miễn phí.
Giới hạn của DSP PRO MK3
- Không có công suất: hệ 10 kênh cần nhiều amply.
- 10 ngõ ra: hệ 4-way hoặc nhiều loa hơn sẽ thiếu kênh.
- Cân chỉnh hệ 10 kênh mất nhiều thời gian hơn hệ nhỏ.
Hỏi đáp về DSP 10 kênh Helix DSP PRO MK3
Nên chọn DSP PRO MK3 hay DSP ULTRA S?
Chọn PRO MK3 khi 10 kênh là đủ. Chọn ULTRA S khi cần 12 ngõ ra hoặc ưu tiên tiếng nền 117 dB, méo dưới 0,0004%.
Có nhận tín hiệu từ amply zin được không?
Được. Ngõ vào loa có nấc 12/22/32V cho amply zin công suất lớn.
TuneEQ có thay được cân chỉnh tay không?
Không hoàn toàn. TuneEQ cho điểm khởi đầu; phần trễ, pha và cân bằng vẫn cần kỹ thuật viên nghe và chỉnh.
Có theo dõi được quá trình lắp không?
Có. Ảnh đi dây, vị trí DSP và amply được gửi qua Zalo trong lúc làm.
Gửi AP dòng xe, số loa, amply hiện có và mong muốn về âm trường; kỹ thuật viên sẽ phác sơ đồ 10 kênh để anh chị xem trước. Xem thêm DSP và amply Helix hoặc hệ âm thanh active cho ô tô.
