Amply Tích Hợp DSP Ô Tô Mosconi PICO 8|10 DSP V2 8 Kênh

Tám loa cần đánh trực tiếp và hai nhánh ampli mở rộng là kịch bản của Amply Tích Hợp DSP Ô Tô Mosconi PICO 8|10 DSP V2 8 Kênh. Máy có DSP 10 kênh, tổng công suất tới 600W và hai nhóm đầu ra riêng: 4 × 50W cộng 4 × 80W tại 4Ω trong khung 150 × 160 × 46 mm.

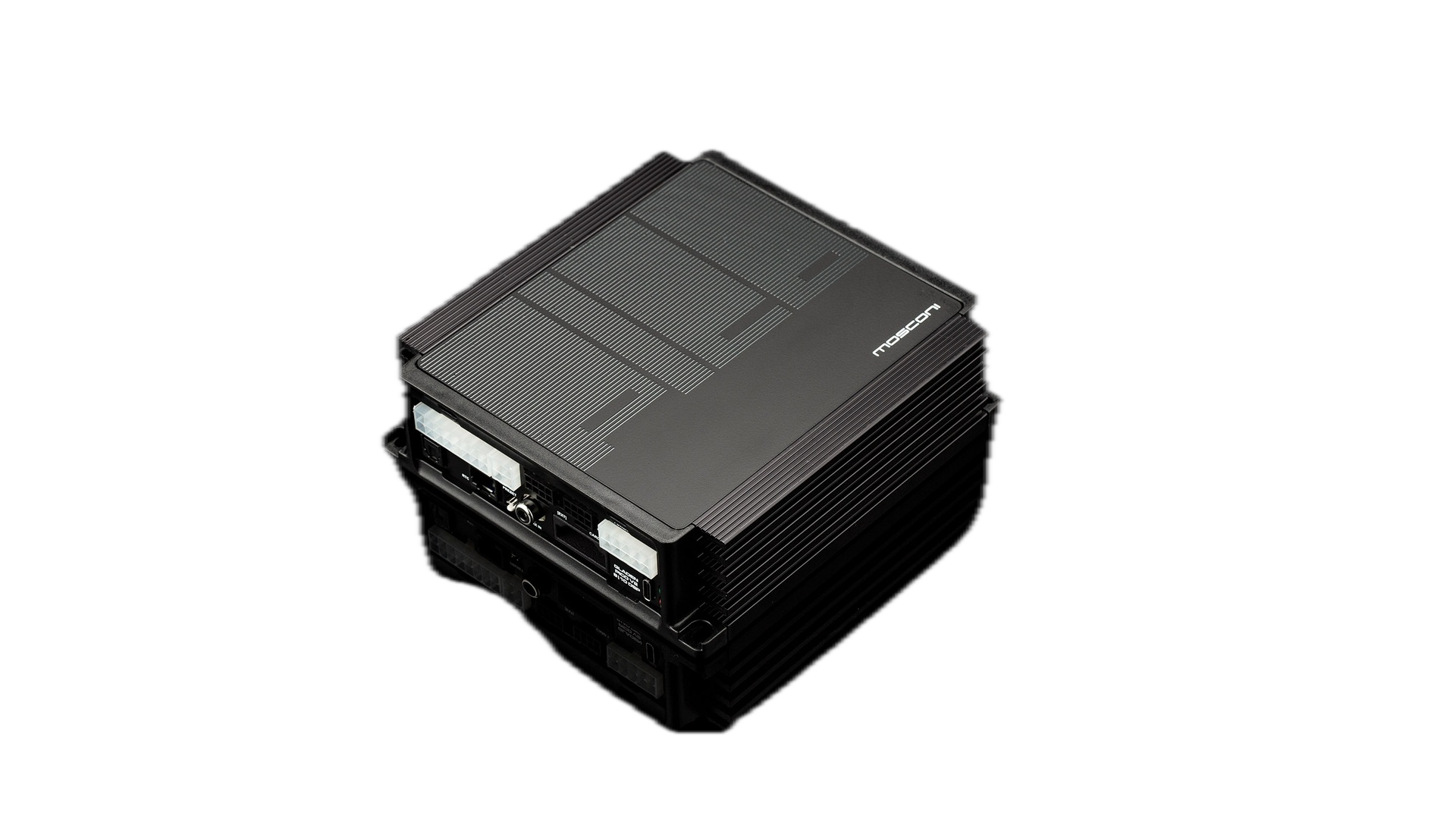

Góc chéo tổng thể cho thấy thân máy tám kênh và cụm đầu nối tập trung.

Khác biệt quan trọng không nằm ở việc cộng thêm hai kênh. Nhóm 50W ổn định 3Ω nhưng tuyệt đối không bridge, trong khi nhóm 80W chịu 2Ω và cho phép ghép thành hai kênh 210W ở 4Ω. Kỹ thuật viên phải phân vai cho từng loa ngay trên sơ đồ, nếu không lợi thế tám kênh sẽ biến thành rủi ro đấu sai.

Mười kênh DSP được dùng để tháo EQ và delay của hệ thống OEM, trộn tín hiệu rồi tái tạo điểm cắt, pha và khoảng cách âm học theo cabin. Hai line out 2Vrms mở đường cho ampli công suất bổ sung. Nhờ đó bản 8|10 hợp với front nhiều đường tiếng, rear và sub hơn một cấu hình chỉ cần sáu kênh nội bộ.

1. Đặc trưng và dấu hiệu cần thay

Nâng cấp thiết bị chỉ hợp lý khi đã nhận diện đúng điểm nghẽn. AP thường kiểm tra năm dấu hiệu: hệ thống thiếu công suất sạch ở mức nghe mong muốn; tín hiệu zin đã bị EQ hoặc delay; số kênh hiện tại không đủ cho sơ đồ loa; thiết bị nóng hoặc méo khi tải tăng; và không gian lắp yêu cầu một giải pháp có kích thước phù hợp.

Nguyên nhân gốc: Âm thanh yếu, rối hoặc thiếu kiểm soát có thể đến từ nguồn tín hiệu, phân tần, pha, delay, trở kháng, thùng loa, dây nguồn hay điểm mass. Vì vậy không kết luận thay Amply hoặc DSP chỉ bằng cảm giác nghe một bản nhạc; cần đo tín hiệu và kiểm tra toàn chuỗi.

Trước khi chọn PICO 8|10 DSP V2, AP cần ghi lại ba lớp dữ liệu riêng: dữ liệu điện gồm điện áp, dòng tải và trở kháng; dữ liệu tín hiệu gồm mức đầu vào, dải tần, EQ và delay đang có; dữ liệu sử dụng gồm thể loại nhạc, mức âm lượng, vị trí ghế nghe và nhu cầu nâng cấp sau này. Ba lớp này giúp tránh tình trạng thiết bị đúng thông số nhưng sai mục tiêu. Một cấu hình tốt phải còn khoảng dự phòng công suất, không buộc ampli làm việc sát giới hạn liên tục, không tạo thêm nhiễu và vẫn cho phép kỹ thuật viên bảo trì hoặc khôi phục preset. Với xe có hệ thống zin phức tạp, bước đo ban đầu còn giúp xác định có cần giữ cảnh báo, âm thanh dẫn đường, thoại rảnh tay hay chức năng fade nguyên bản hay không. Chỉ sau khi các ràng buộc này rõ ràng mới chốt số kênh, vị trí lắp, dây dẫn và phụ kiện điều khiển.

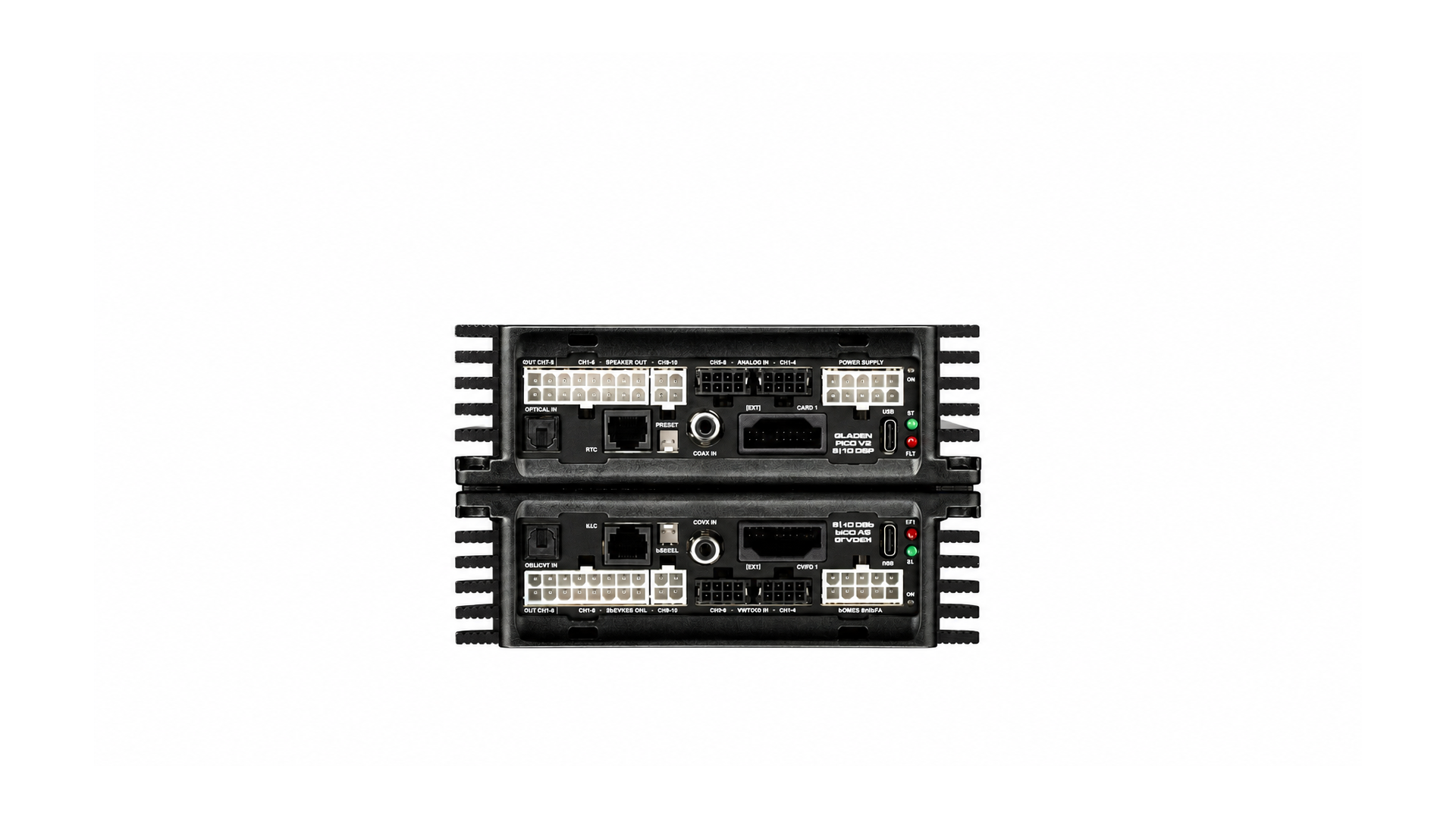

Mặt cổng tín hiệu cho thấy các đầu nối Molex, cổng điều khiển và USB-C.

2. Công nghệ và cấu hình PICO 8|10 DSP V2

Tám kênh công suất PWM cộng DSP 10 kênh, tám đầu vào analog, hai line out và kết nối digital/BT+ cho hệ thống OEM phức tạp.

Bốn kênh đầu cung cấp 4 × 50W tại 4Ω và không bridge; bốn kênh công suất cao cung cấp 4 × 80W, ổn định 2Ω và có thể bridge thành hai kênh 210W tại 4Ω. Việc chia nhóm này phải được phản ánh ngay trong sơ đồ loa để tránh gán nhầm kênh hoặc sai trở kháng.

Mọi thông số công suất hoặc xử lý phải được đọc cùng điều kiện đo, điện áp, trở kháng và đường tín hiệu. AP không quy đổi thông số danh nghĩa thành cam kết rằng thiết bị sẽ cho cùng kết quả trên mọi xe, mọi loa hoặc mọi kiểu lắp.

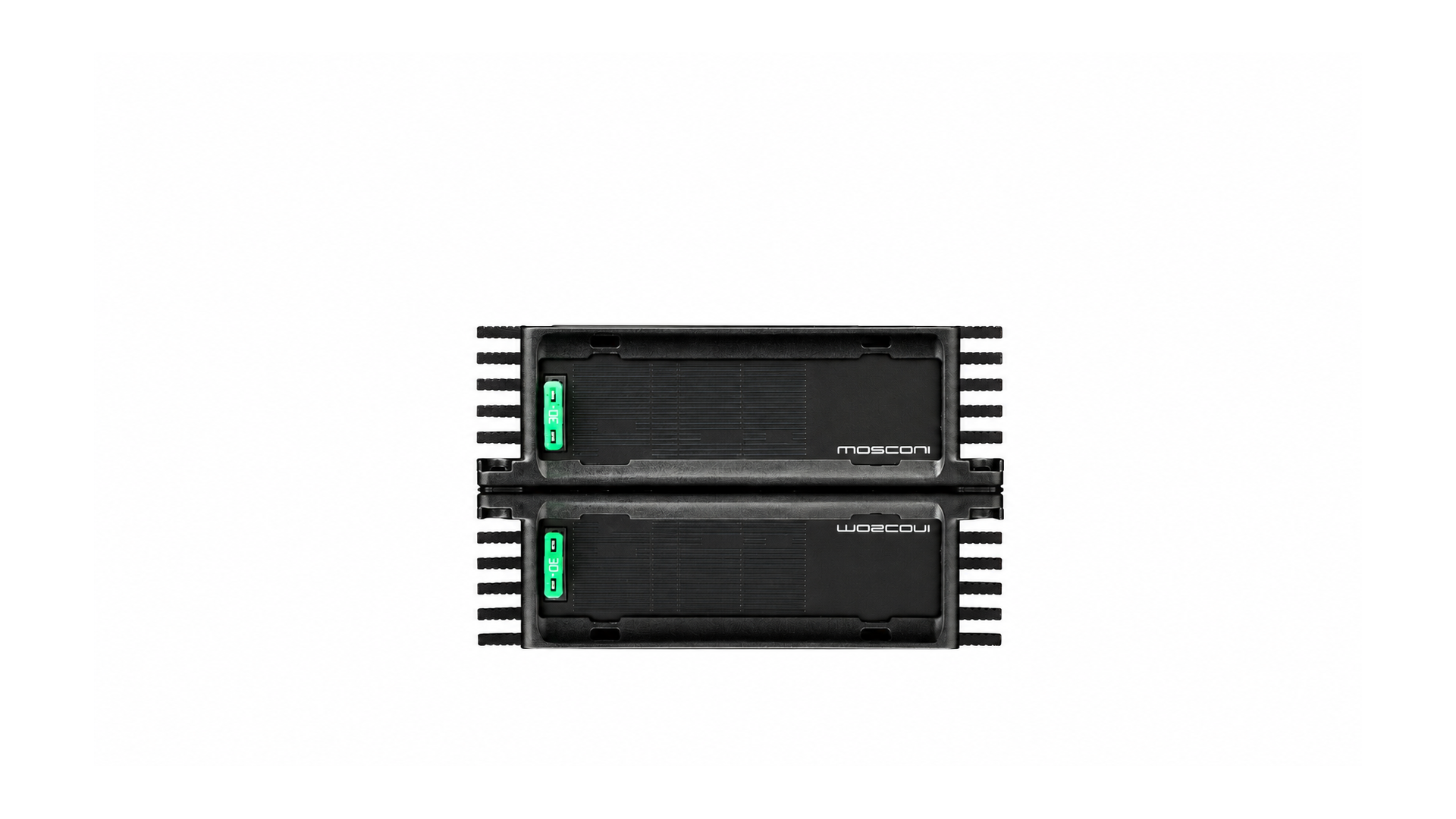

Mặt nguồn và đầu ra giúp kỹ thuật viên phân biệt các nhóm kênh công suất.

3. Tích hợp vào hệ thống âm thanh ô tô

Quy trình tích hợp bắt đầu bằng sơ đồ hiện trạng: nguồn phát, số kênh tín hiệu, loa đang dùng, trở kháng, ampli sẵn có và mục tiêu nghe. Sau đó kỹ thuật viên mới phân bổ đầu vào/đầu ra, xác định kênh nào chạy toàn dải, kênh nào phân tần chủ động, kênh nào dành cho loa sub hơi ô tô và vị trí cần DSP xử lý.

Đối với xe còn đầu phát zin, phải kiểm tra dải điện áp High Level, hiện tượng EQ động theo âm lượng và delay do hệ thống OEM tạo sẵn. Nếu không de-EQ hoặc bù delay đúng, thiết bị mới có thể khuếch đại luôn cả sai lệch cũ thay vì cải thiện âm thanh.

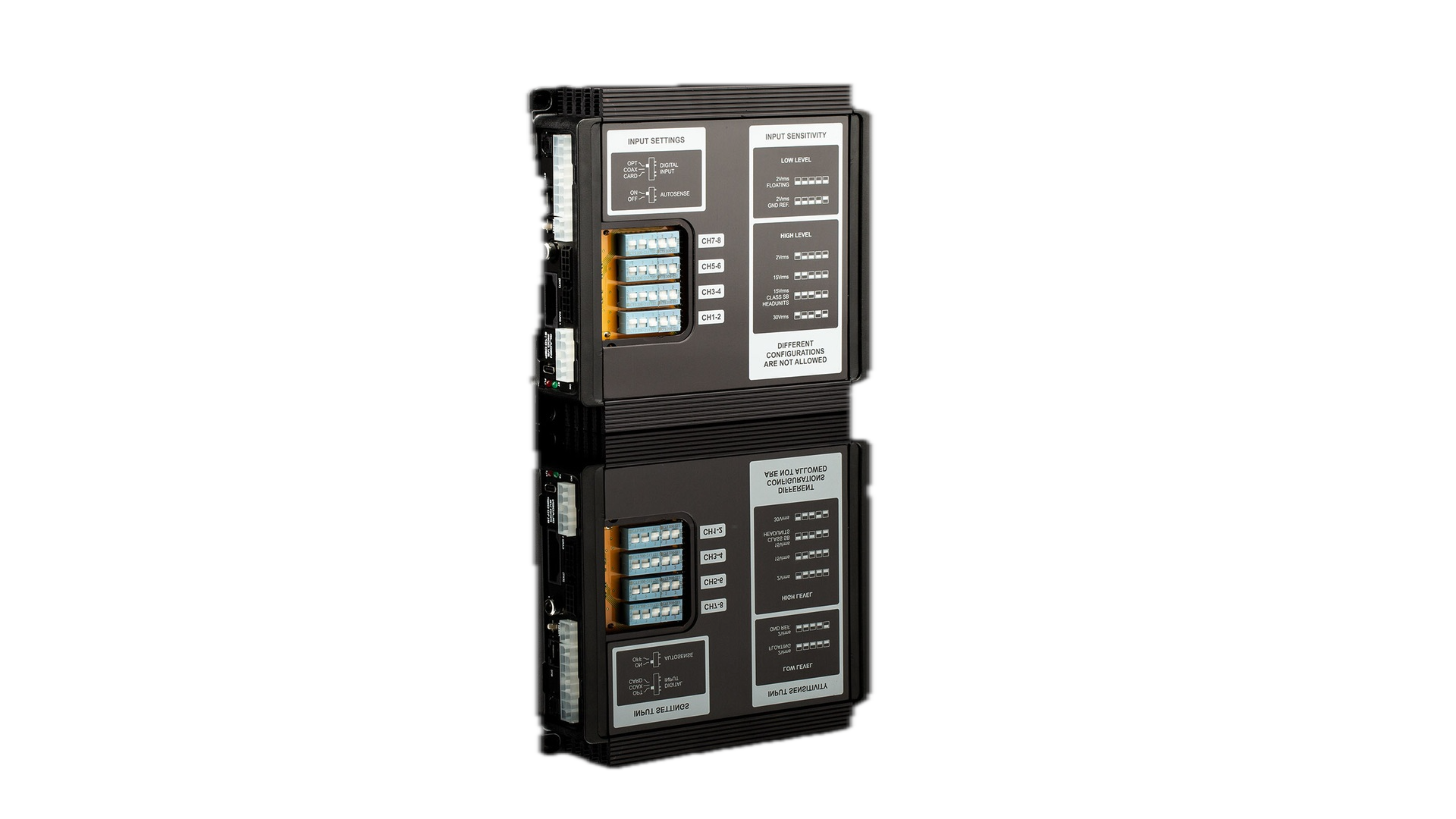

Góc dựng dọc khi mở nắp làm rõ bảng cấu hình và khu vực cầu chì.

4. Thông số kỹ thuật

Thông số cần được đọc cùng điều kiện đo, điện áp, trở kháng và cấu hình tín hiệu thực tế trên xe.

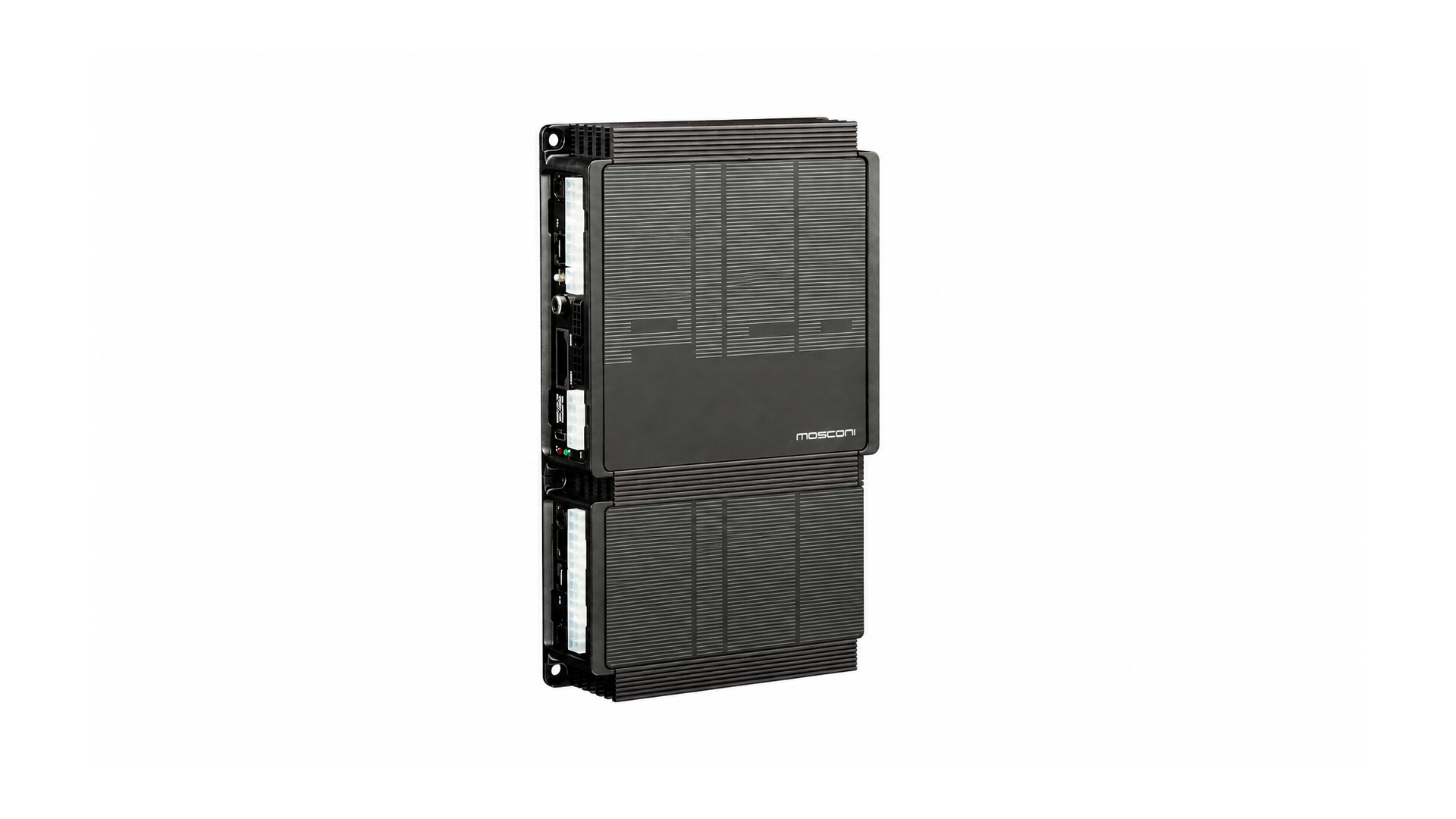

Góc dựng dọc hoàn chỉnh thể hiện tỷ lệ thân máy PICO 8|10.

5. Phối ghép loa, Amply và DSP

Phù hợp xe có nhiều loa zin, cần front active kết hợp rear và sub, hoặc muốn dự phòng hai đường line out cho ampli ngoài. Đây là lựa chọn hợp lý khi tám kênh công suất giúp giảm số thiết bị nhưng vẫn cần DSP mười kênh để routing hoàn chỉnh.

Phối ghép đúng không chỉ là so hai con số watt. Kỹ thuật viên phải kiểm tra công suất RMS, trở kháng sau đấu dây, độ nhạy loa, dải tần làm việc, kiểu thùng sub, mức điện áp đầu ra và headroom. Với hệ thống có DSP, gain structure phải được thiết lập từ nguồn phát đến DSP rồi tới ampli để tránh clipping hoặc nhiễu nền.

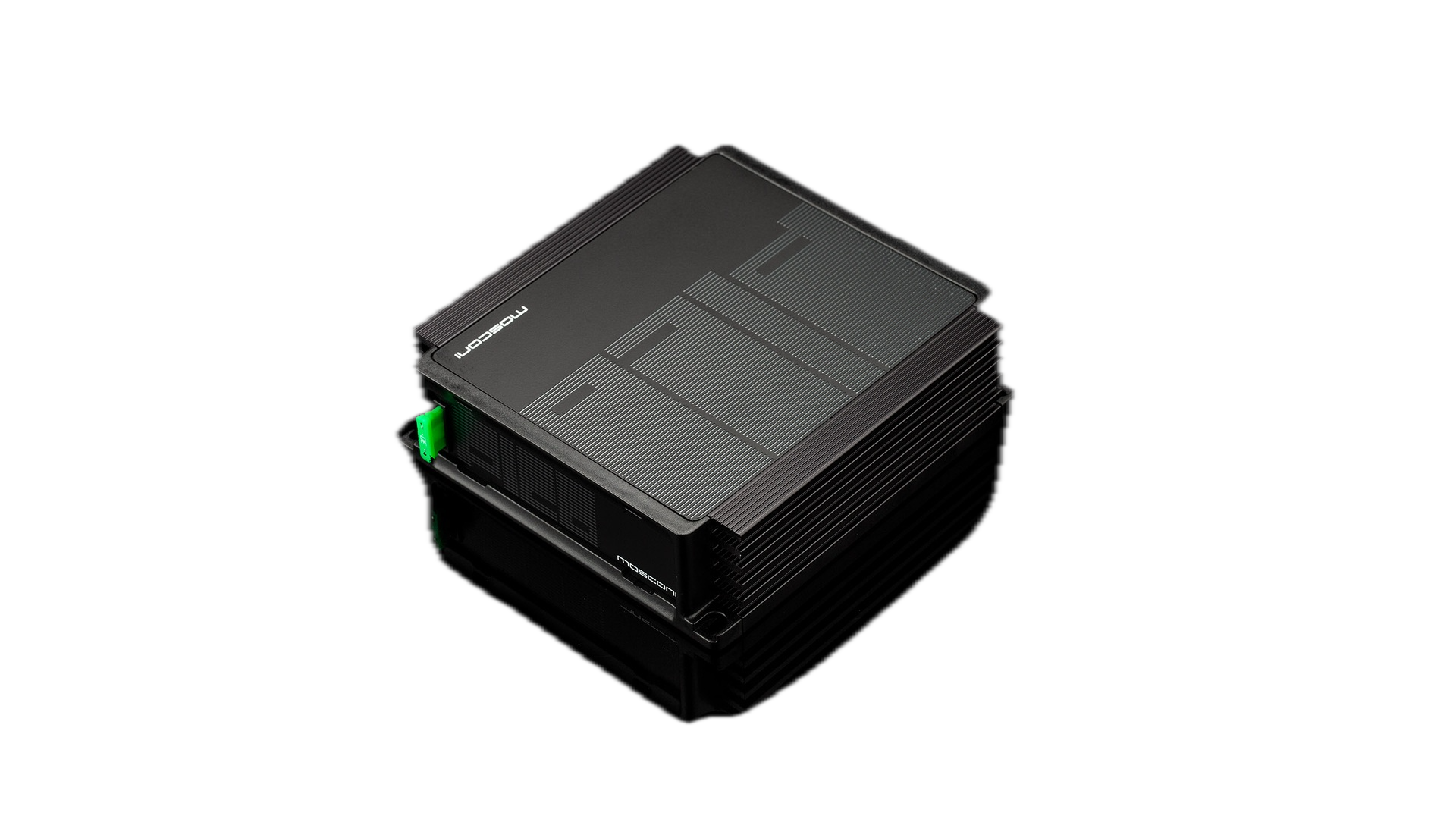

Góc chéo từ cạnh nguồn hỗ trợ hình dung hướng bố trí thiết bị trên xe.

6. Phù hợp lắp cho ai?

Phù hợp người dùng cần 8 kênh khuếch đại, 10 kênh DSP, muốn một cấu hình có thể đo, cân chỉnh và mở rộng theo đúng sơ đồ âm thanh trên xe.

• Chủ xe muốn nâng cấp có mục tiêu thay vì thay thiết bị rời rạc.
• Hệ thống cần kiểm soát kênh và đường tín hiệu rõ ràng.
• Không gian lắp đặt yêu cầu thiết bị gọn nhưng vẫn đủ kết nối.
• Người dùng chấp nhận quy trình đo, tune và nghe đối chứng sau lắp.

Bốn kênh 50W không được bridge, trong khi nhóm 80W có thể bridge theo cấu hình hãng. Nhầm nhóm kênh hoặc đấu tải sai có thể làm mất ổn định và không đạt mục tiêu công suất.

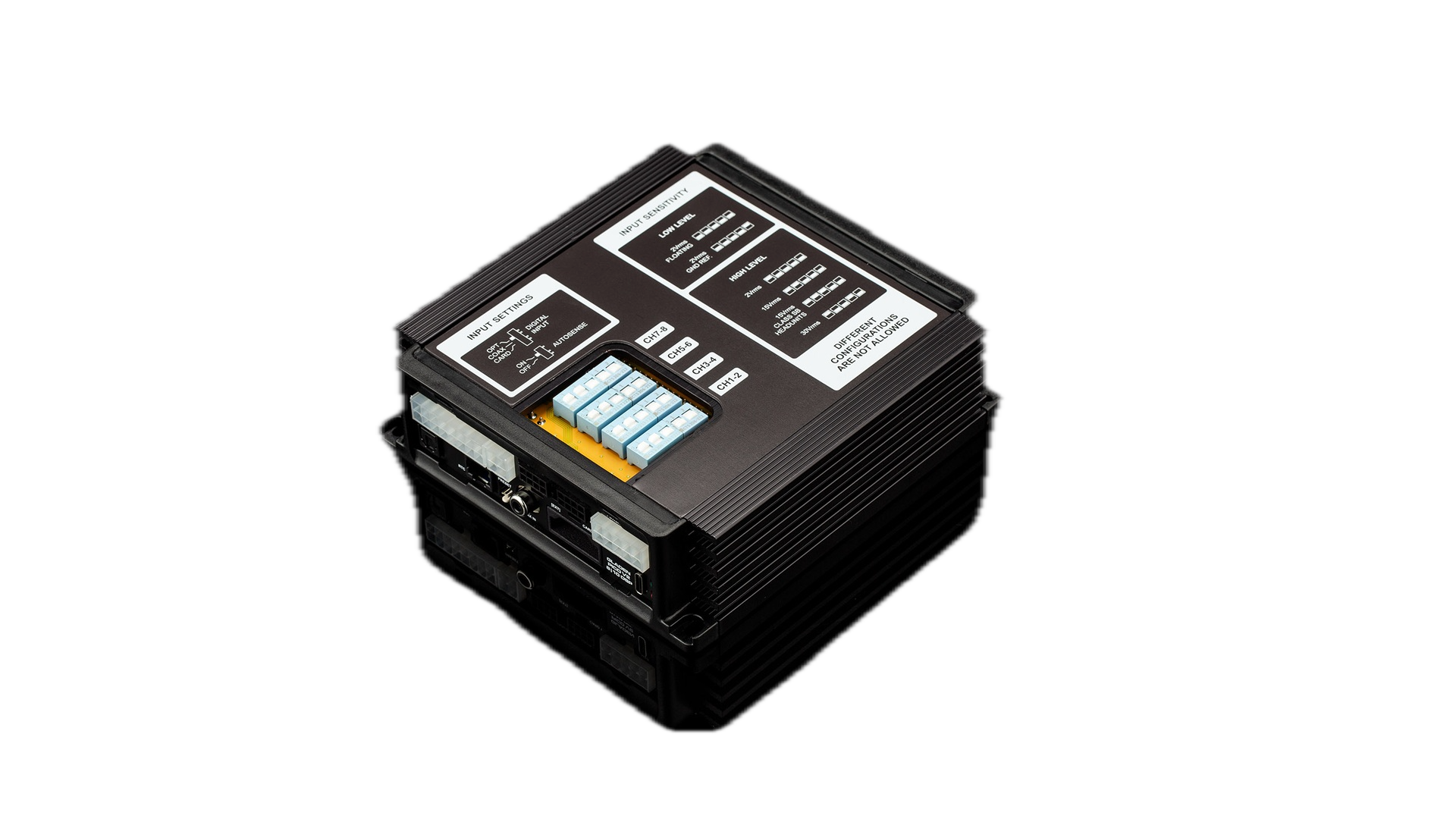

Mặt trên khi mở nắp cho thấy bảng hướng dẫn và cầu chì bảo vệ.

7. Quy trình lắp đặt và QC tại AP

1. Ghi nhận dòng xe, đời xe, nguồn phát, loa, ampli và mục tiêu nghe.
2. Đo tín hiệu zin, điện áp nguồn, sụt áp và kiểm tra điểm mass.
3. Lập sơ đồ kênh, trở kháng, phân tần và vị trí lắp trước khi đấu.
4. Đi dây nguồn/tín hiệu tách hợp lý, cố định thiết bị và cầu chì bảo vệ.
5. Cài gain, phân tần, EQ, delay, pha theo đúng chức năng thiết bị.
6. Đo lại, nghe đối chứng, kiểm tra nhiệt và bàn giao cấu hình đã lưu.

Sản phẩm bảo hành chính hãng 30 tháng. Điều kiện tiếp nhận thực tế căn cứ serial, chứng từ, chính sách đang có hiệu lực và kết quả kiểm tra; lỗi đấu sai tải, nguồn điện hoặc can thiệp ngoài quy trình không được mặc định là lỗi sản phẩm.

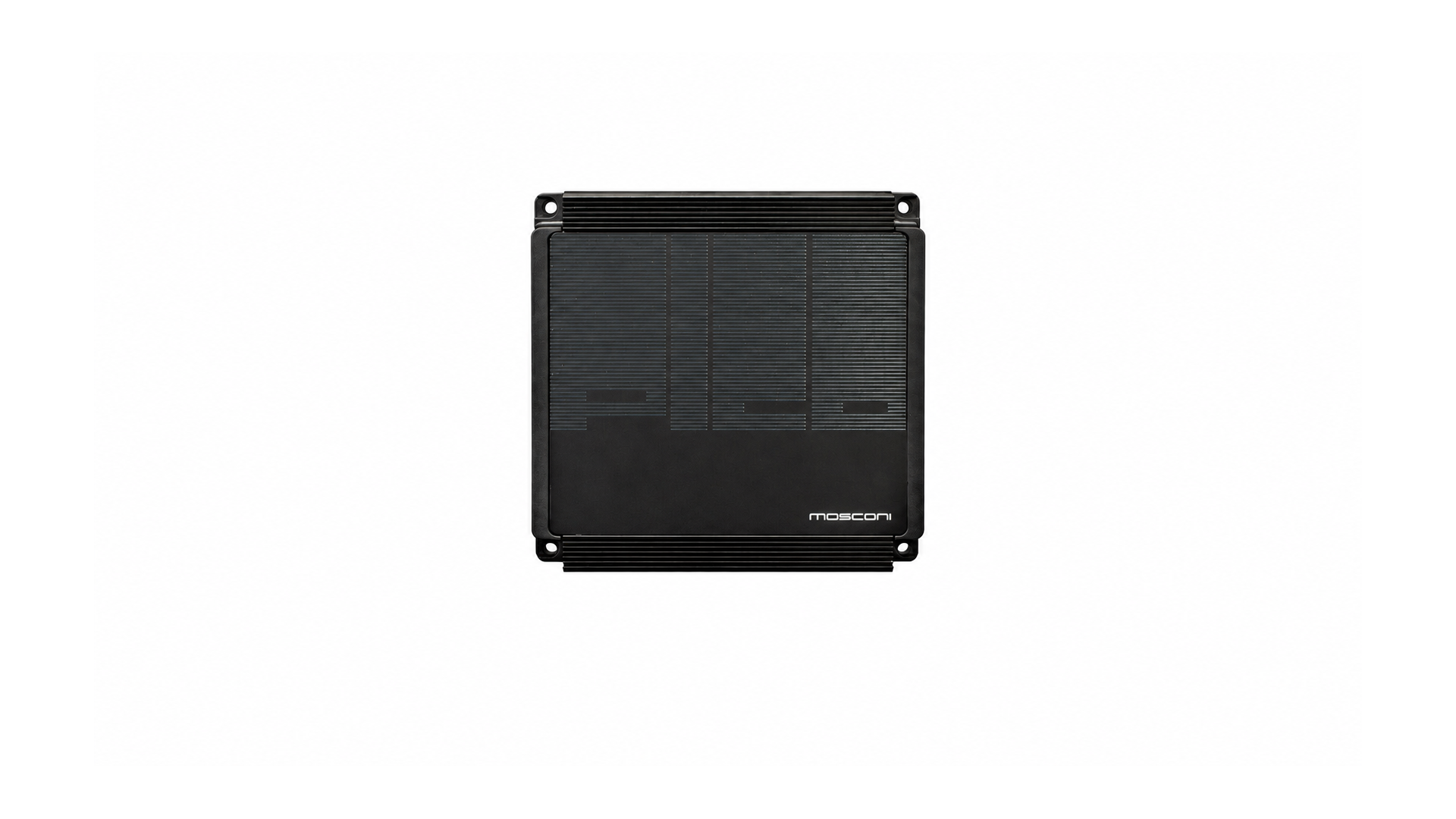

Mặt trên hoàn chỉnh cho thấy nắp từ tính và logo Mosconi.

8. Câu hỏi thường gặp

PICO 8|10 DSP V2 khác bản 6|8 ở đâu?

Có 8 kênh công suất và 10 kênh xử lý, phù hợp cấu hình nhiều đường loa hơn.

Tất cả tám kênh có bridge được không?

Không. Nhóm 1–4 không bridge; chỉ nhóm công suất cao bridge theo hướng dẫn hãng.

Có thể giữ đầu phát nguyên bản không?

Có, nhưng kỹ thuật viên phải đo tín hiệu OEM, de-EQ và de-delay nếu hệ thống zin có xử lý sẵn.

Hai line out dùng làm gì?

Dùng đưa tín hiệu đã xử lý sang ampli ngoài cho các kênh cần công suất hoặc cấu hình bổ sung.

9. Lưu ý quan trọng

• Không đấu tải hoặc bridge ngoài giới hạn nhà sản xuất.
• Không đặt gain theo vị trí núm hay sao chép cấu hình từ xe khác.
• Không bỏ qua cầu chì, tiết diện dây, tản nhiệt và kiểm tra sụt áp.
