Amply Tích Hợp DSP Ô Tô Mosconi PICO 6|8 DSP V2 6 Kênh

Amply Tích Hợp DSP Ô Tô Mosconi PICO 6|8 DSP V2 6 Kênh gói sáu kênh công suất và tám kênh xử lý vào thân máy 150 × 160 × 46 mm. Bốn kênh 50W, hai kênh 80W tại 4Ω cùng nền tảng 96kHz/64-bit tạo một điểm xuất phát gọn cho front active, rear hoặc một đường sub bridge.

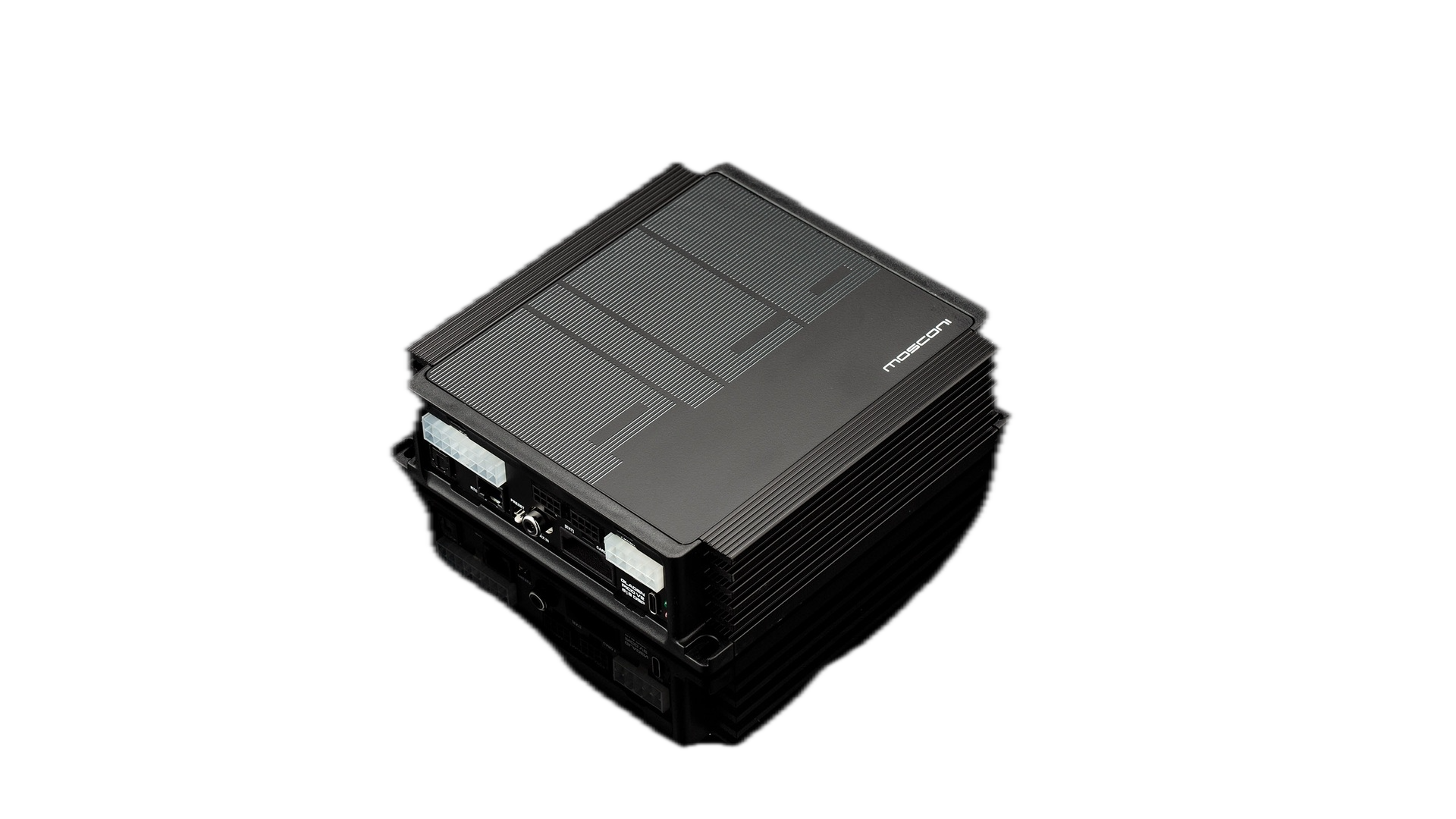

Góc chéo tổng thể cho thấy thân máy và cụm đầu nối tập trung một phía.

Ưu thế của bản 6|8 nằm ở tỷ lệ vừa đủ: số kênh không bị dư cho cấu hình trung bình, nhưng vẫn còn hai line out đã xử lý để mở rộng ampli sau này. Tám đường analog nhận được cả High Level lẫn Low Level tới 30V, nhờ đó tín hiệu từ đầu zin có thể được đo, gom và phân tuyến lại mà không phải thay nguồn phát ngay từ đầu.

Bên trong, CPU 912MHz đảm nhiệm de-EQ, bù trễ đầu vào, mixer và các bộ lọc có độ chính xác 56-bit. Việc tune đi qua USB-C, còn SP-DIF và BT+ phục vụ những nhánh tín hiệu số tương thích. Đây là một bộ điều khiển hệ thống thực sự, không phải ampli sáu kênh chỉ bổ sung vài dải EQ cơ bản.

1. Đặc trưng và dấu hiệu cần thay

Nâng cấp thiết bị chỉ hợp lý khi đã nhận diện đúng điểm nghẽn. AP thường kiểm tra năm dấu hiệu: hệ thống thiếu công suất sạch ở mức nghe mong muốn; tín hiệu zin đã bị EQ hoặc delay; số kênh hiện tại không đủ cho sơ đồ loa; thiết bị nóng hoặc méo khi tải tăng; và không gian lắp yêu cầu một giải pháp có kích thước phù hợp.

Nguyên nhân gốc: Âm thanh yếu, rối hoặc thiếu kiểm soát có thể đến từ nguồn tín hiệu, phân tần, pha, delay, trở kháng, thùng loa, dây nguồn hay điểm mass. Vì vậy không kết luận thay Amply hoặc DSP chỉ bằng cảm giác nghe một bản nhạc; cần đo tín hiệu và kiểm tra toàn chuỗi.

Trước khi chọn PICO 6|8 DSP V2, AP cần ghi lại ba lớp dữ liệu riêng: dữ liệu điện gồm điện áp, dòng tải và trở kháng; dữ liệu tín hiệu gồm mức đầu vào, dải tần, EQ và delay đang có; dữ liệu sử dụng gồm thể loại nhạc, mức âm lượng, vị trí ghế nghe và nhu cầu nâng cấp sau này. Ba lớp này giúp tránh tình trạng thiết bị đúng thông số nhưng sai mục tiêu. Một cấu hình tốt phải còn khoảng dự phòng công suất, không buộc ampli làm việc sát giới hạn liên tục, không tạo thêm nhiễu và vẫn cho phép kỹ thuật viên bảo trì hoặc khôi phục preset. Với xe có hệ thống zin phức tạp, bước đo ban đầu còn giúp xác định có cần giữ cảnh báo, âm thanh dẫn đường, thoại rảnh tay hay chức năng fade nguyên bản hay không. Chỉ sau khi các ràng buộc này rõ ràng mới chốt số kênh, vị trí lắp, dây dẫn và phụ kiện điều khiển.

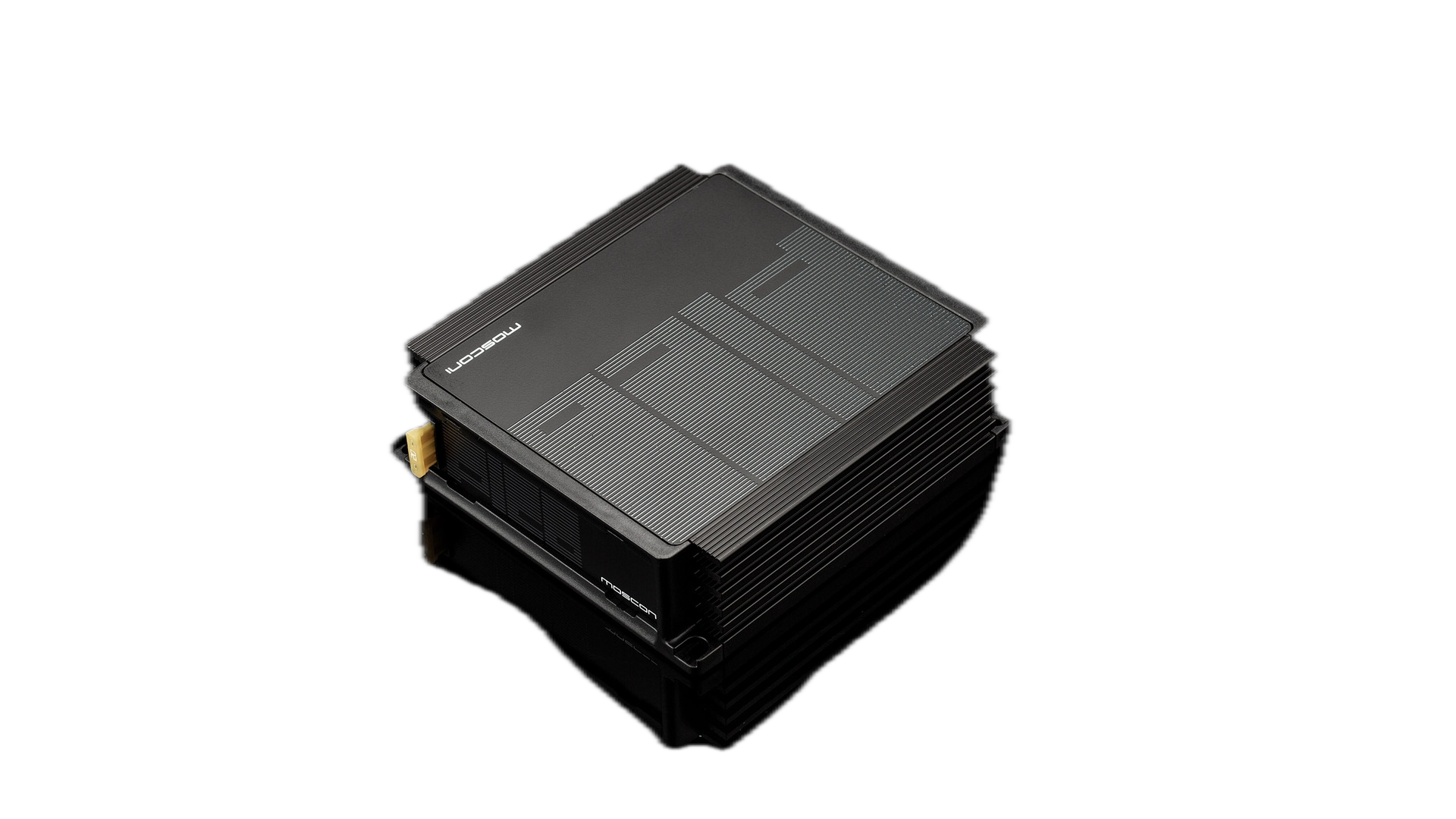

Góc đối diện thể hiện nắp từ tính, thân tản nhiệt và cạnh kết nối.

2. Công nghệ và cấu hình PICO 6|8 DSP V2

Sáu kênh công suất PWM hiệu suất cao kết hợp DSP tám kênh, tám đầu vào analog và nhiều đường digital dành cho tích hợp OEM.

Tầng công suất PWM có tần số carrier trên 2MHz và nhận tín hiệu trực tiếp từ luồng TDM của DSP, giúp giảm tầng chuyển đổi không cần thiết. Các cổng USB-C, SP-DIF, coax digital và BT+ mở rộng khả năng cấu hình; tuy nhiên số kênh, routing và phụ kiện phải được thiết kế theo sơ đồ thực tế chứ không mặc định mọi cổng đều dùng đồng thời.

Mọi thông số công suất hoặc xử lý phải được đọc cùng điều kiện đo, điện áp, trở kháng và đường tín hiệu. AP không quy đổi thông số danh nghĩa thành cam kết rằng thiết bị sẽ cho cùng kết quả trên mọi xe, mọi loa hoặc mọi kiểu lắp.

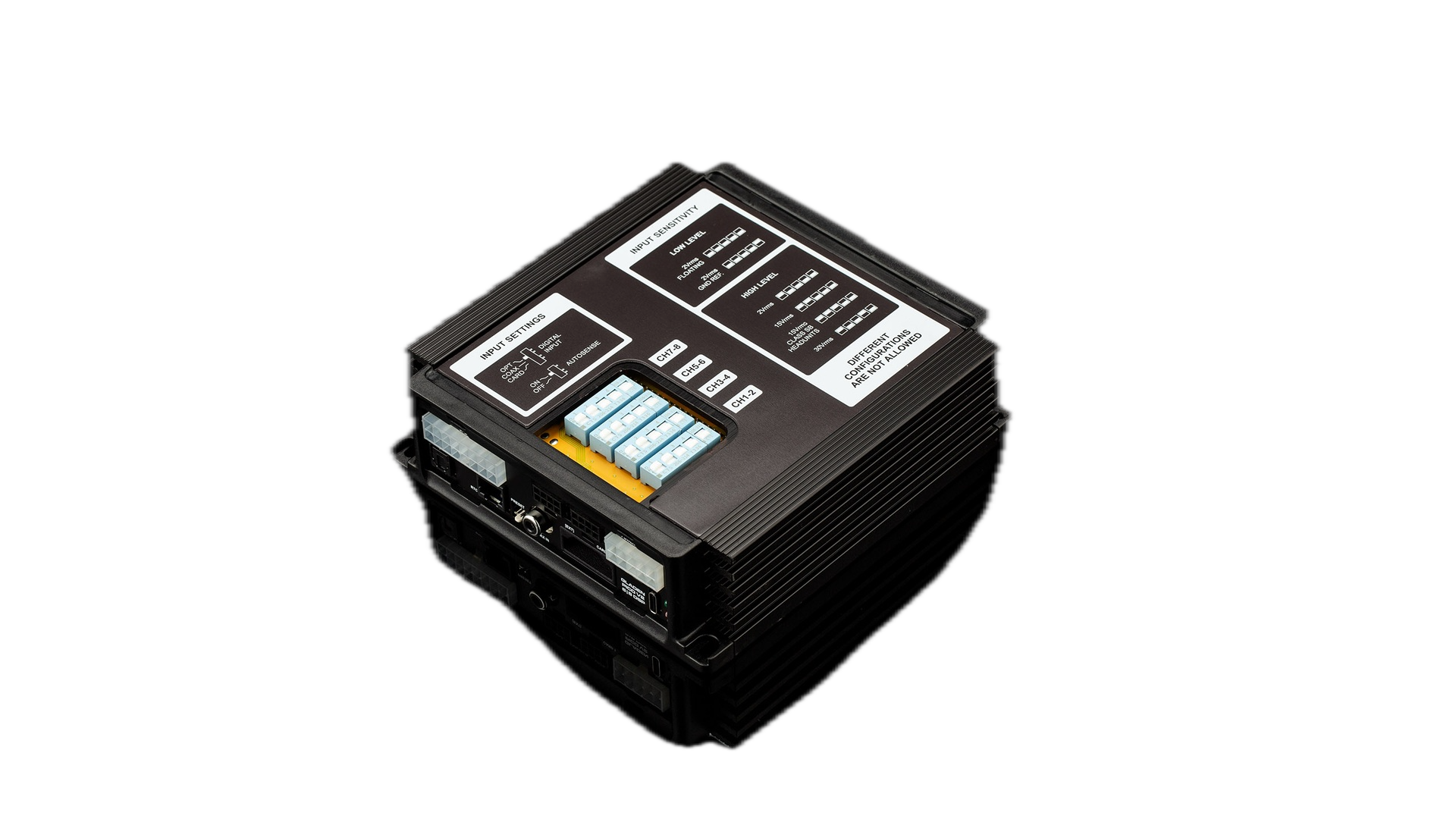

Nắp từ tính được mở để lộ bảng hướng dẫn cấu hình và vùng cầu chì.

3. Tích hợp vào hệ thống âm thanh ô tô

Quy trình tích hợp bắt đầu bằng sơ đồ hiện trạng: nguồn phát, số kênh tín hiệu, loa đang dùng, trở kháng, ampli sẵn có và mục tiêu nghe. Sau đó kỹ thuật viên mới phân bổ đầu vào/đầu ra, xác định kênh nào chạy toàn dải, kênh nào phân tần chủ động, kênh nào dành cho loa sub hơi ô tô và vị trí cần DSP xử lý.

Đối với xe còn đầu phát zin, phải kiểm tra dải điện áp High Level, hiện tượng EQ động theo âm lượng và delay do hệ thống OEM tạo sẵn. Nếu không de-EQ hoặc bù delay đúng, thiết bị mới có thể khuếch đại luôn cả sai lệch cũ thay vì cải thiện âm thanh.

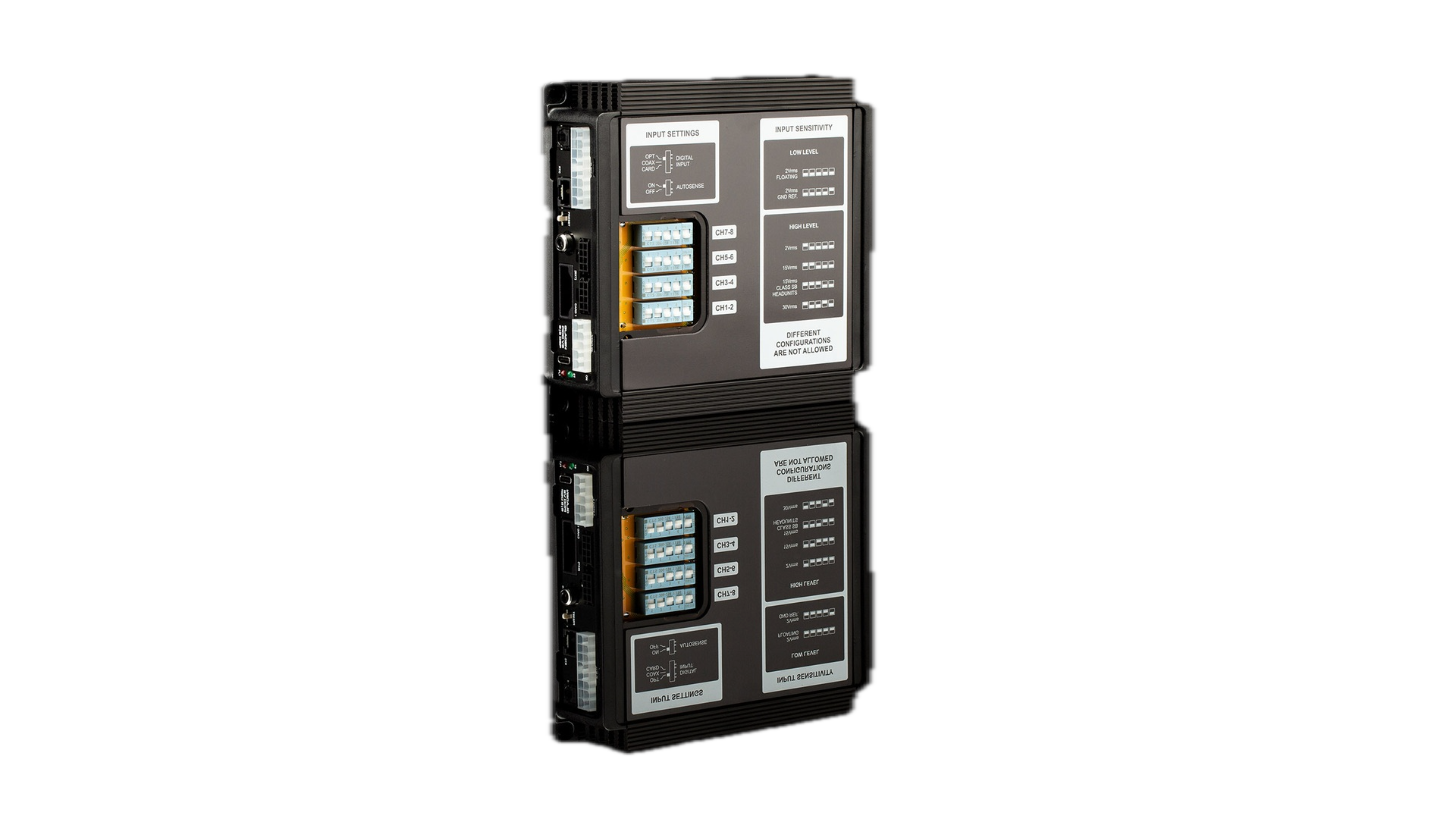

Góc dựng dọc khi mở nắp giúp nhận diện bảng cấu hình bên trong.

4. Thông số kỹ thuật

Thông số cần được đọc cùng điều kiện đo, điện áp, trở kháng và cấu hình tín hiệu thực tế trên xe.

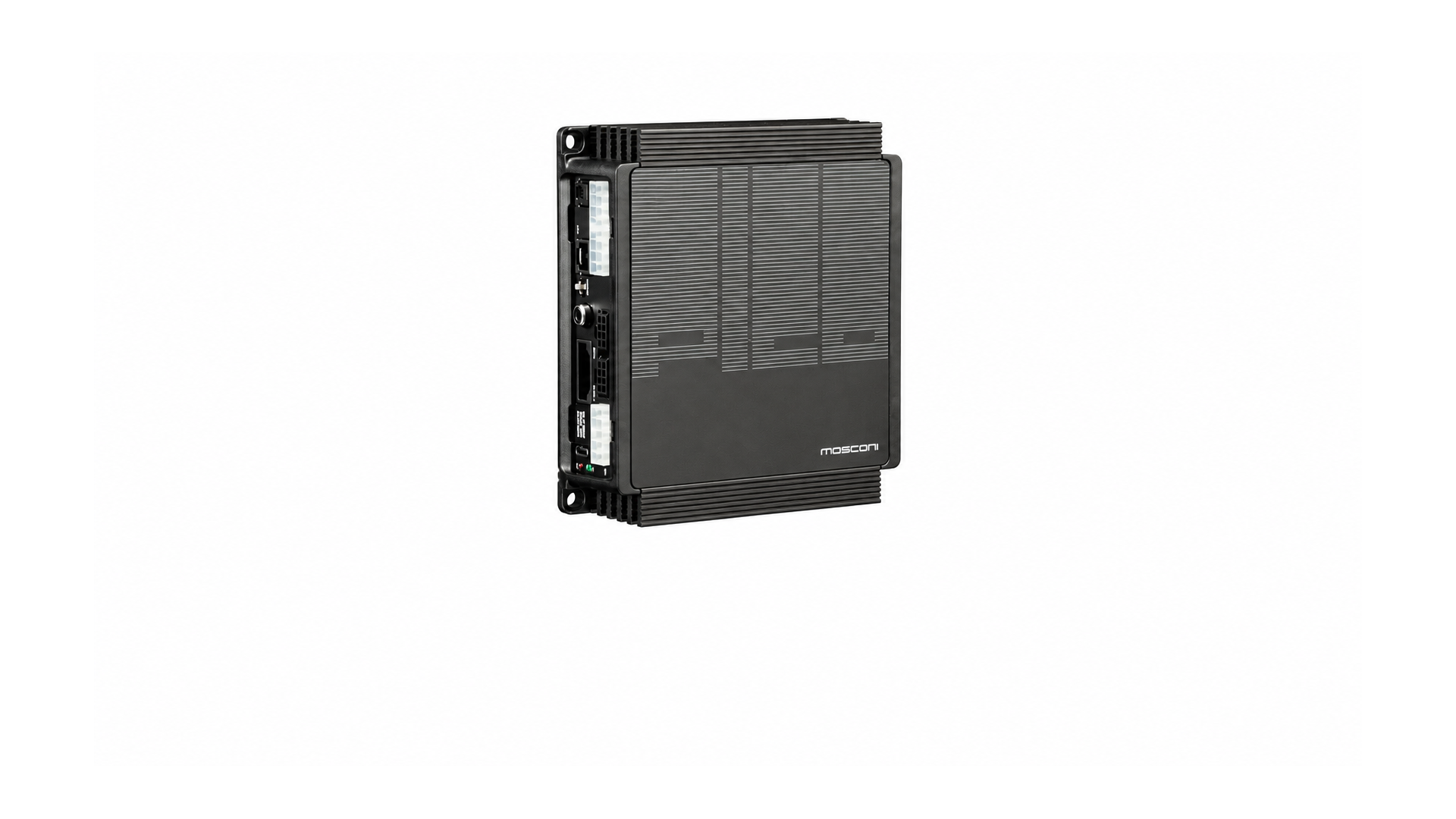

Góc dựng dọc hoàn chỉnh thể hiện tỷ lệ thân máy PICO V2.

5. Phối ghép loa, Amply và DSP

Phù hợp xe cần nâng cấp hệ thống zin theo hướng front active, front–rear cộng sub hoặc cấu hình sáu kênh có thêm hai đường line out xử lý. Lợi thế rõ nhất là gọn, nhiều đầu vào và có DSP đủ sâu để hiệu chỉnh tín hiệu OEM.

Phối ghép đúng không chỉ là so hai con số watt. Kỹ thuật viên phải kiểm tra công suất RMS, trở kháng sau đấu dây, độ nhạy loa, dải tần làm việc, kiểu thùng sub, mức điện áp đầu ra và headroom. Với hệ thống có DSP, gain structure phải được thiết lập từ nguồn phát đến DSP rồi tới ampli để tránh clipping hoặc nhiễu nền.

Mặt đầu nối thể hiện cổng nguồn, tín hiệu, điều khiển và USB-C.

6. Phù hợp lắp cho ai?

Phù hợp người dùng cần 6 kênh khuếch đại, 8 kênh DSP, muốn một cấu hình có thể đo, cân chỉnh và mở rộng theo đúng sơ đồ âm thanh trên xe.

• Chủ xe muốn nâng cấp có mục tiêu thay vì thay thiết bị rời rạc.
• Hệ thống cần kiểm soát kênh và đường tín hiệu rõ ràng.
• Không gian lắp đặt yêu cầu thiết bị gọn nhưng vẫn đủ kết nối.
• Người dùng chấp nhận quy trình đo, tune và nghe đối chứng sau lắp.

Không chọn cấu hình chỉ theo tổng số kênh. Phải lập sơ đồ đầu vào, đầu ra, trở kháng từng loa, kênh bridge và hai đường line out trước khi lắp; nếu routing sai, hệ thống có thể thiếu kênh hoặc tạo hai tầng xử lý chồng nhau.

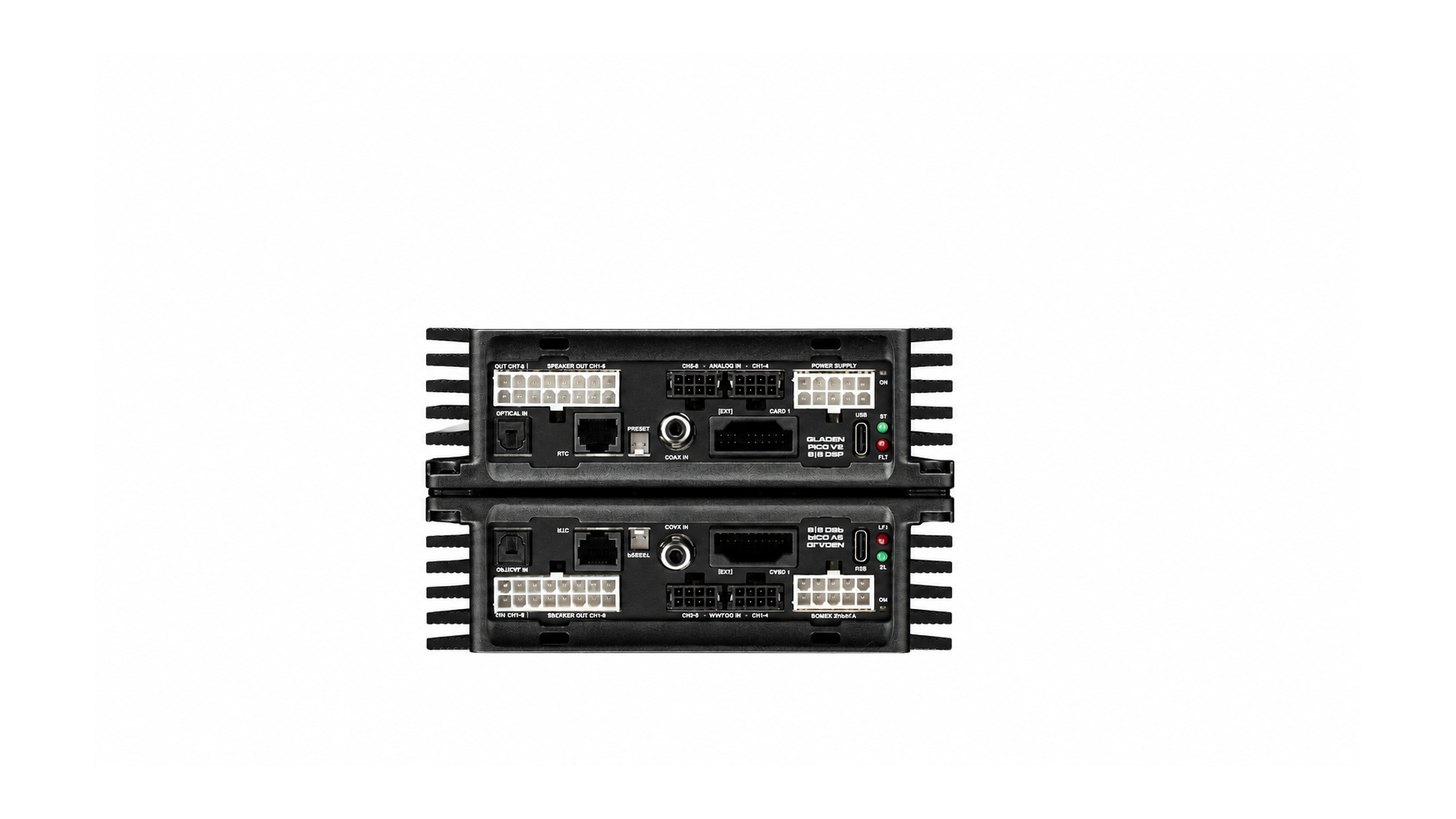

Mặt đối diện làm rõ các cổng Molex và khu vực đấu nối hệ thống.

7. Quy trình lắp đặt và QC tại AP

1. Ghi nhận dòng xe, đời xe, nguồn phát, loa, ampli và mục tiêu nghe.
2. Đo tín hiệu zin, điện áp nguồn, sụt áp và kiểm tra điểm mass.
3. Lập sơ đồ kênh, trở kháng, phân tần và vị trí lắp trước khi đấu.
4. Đi dây nguồn/tín hiệu tách hợp lý, cố định thiết bị và cầu chì bảo vệ.
5. Cài gain, phân tần, EQ, delay, pha theo đúng chức năng thiết bị.
6. Đo lại, nghe đối chứng, kiểm tra nhiệt và bàn giao cấu hình đã lưu.

Sản phẩm bảo hành chính hãng 30 tháng. Điều kiện tiếp nhận thực tế căn cứ serial, chứng từ, chính sách đang có hiệu lực và kết quả kiểm tra; lỗi đấu sai tải, nguồn điện hoặc can thiệp ngoài quy trình không được mặc định là lỗi sản phẩm.

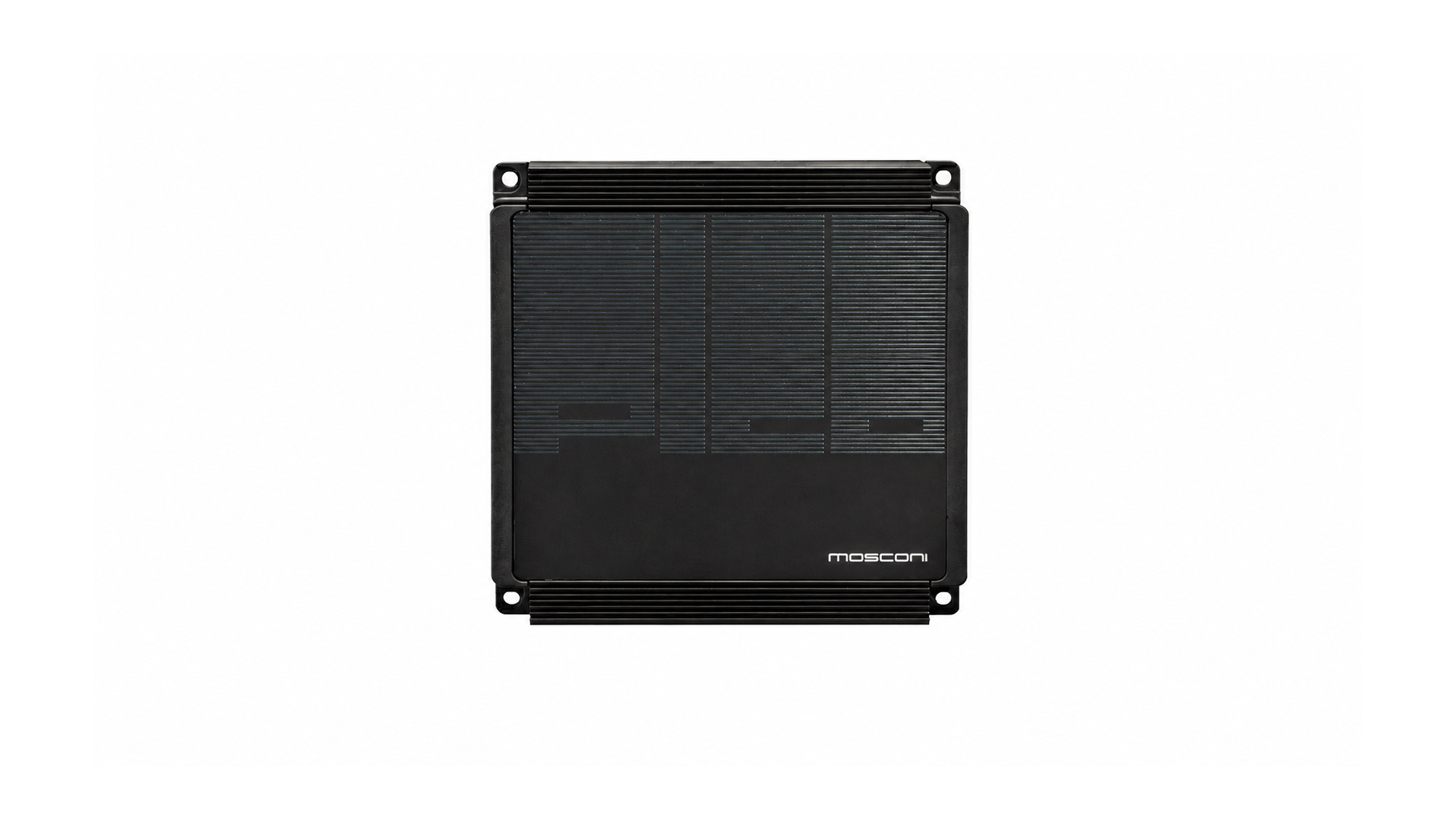

Mặt trên cho thấy nắp từ tính, logo Mosconi và thiết kế tản nhiệt.

8. Câu hỏi thường gặp

PICO 6|8 DSP V2 có mấy kênh công suất?

Có 6 kênh công suất và nền tảng xử lý 8 kênh.

Có dùng với đầu phát zin không?

Có, tám đầu vào analog hỗ trợ High Level/Low Level và mức tín hiệu cao, nhưng phải đo đúng xe.

Có kéo được loa sub hơi không?

Có thể bridge một cặp kênh phù hợp thành 1 × 210W tại 4Ω; cần đối chiếu loa và thùng.

Căn chỉnh bằng cổng nào?

Thế hệ V2 dùng USB-C và có các cổng điều khiển/phụ kiện tương thích theo hệ Mosconi.

9. Lưu ý quan trọng

• Không đấu tải hoặc bridge ngoài giới hạn nhà sản xuất.
• Không đặt gain theo vị trí núm hay sao chép cấu hình từ xe khác.
• Không bỏ qua cầu chì, tiết diện dây, tản nhiệt và kiểm tra sụt áp.

10. Tư vấn cấu hình tại CARZIP

Xem thêm nhóm Amply và DSP ô tô hoặc toàn bộ giải pháp âm thanh xe hơi AP. Khi liên hệ, hãy gửi dòng xe, đời xe, sơ đồ loa, thiết bị hiện có và mục tiêu nghe để AP kiểm tra đúng cấu hình trước khi chốt.
