Amply Rời Ô Tô Mosconi ATOMO 1 Mono 1 Kênh Class D

Amply Rời Ô Tô Mosconi ATOMO 1 Mono 1 Kênh Class D là Amply Mono Class D siêu gọn kích thước 86 × 65 × 34 mm, cho công suất 1 × 205W RMS tại 4Ω ở 14,4V và 1 × 350W RMS tại 2Ω. Thiết bị nặng 280g, hoạt động với nguồn 10–16V, tích hợp lọc low-pass 80Hz và ngõ vào High Level có Autosense để phối ghép hệ thống âm thanh ô tô.

Phiếu thông tin Mosconi ATOMO 1 thể hiện công suất, xuất xứ và thời hạn bảo hành.

Mosconi ATOMO 1 phù hợp khi hệ thống cần một kênh công suất riêng để kiểm soát loa sub hơi ô tô nhưng không có nhiều không gian lắp đặt. Kích thước nhỏ không đồng nghĩa có thể bỏ qua bài toán nguồn điện: dây nguồn, cầu chì, điểm mass, trở kháng tải và khả năng tản nhiệt vẫn phải được tính theo cấu hình thực tế của xe.

Đây là Amply rời ô tô một kênh, không phải DSP và cũng không phải Amply tích hợp DSP. ATOMO 1 đảm nhiệm khuếch đại công suất; nếu hệ thống cần phân tần linh hoạt, EQ, căn chỉnh thời gian hoặc quản lý nhiều đường loa, AP sẽ đánh giá thêm DSP phù hợp thay vì gán các chức năng xử lý tín hiệu mà thiết bị không có.

1. Đặc trưng và dấu hiệu cần thay

Việc bổ sung Amply Mono chỉ nên được quyết định sau khi xác định đúng giới hạn của hệ thống hiện tại. Năm dấu hiệu AP thường kiểm tra gồm:

• Loa sub hơi thiếu lực hoặc hụt kiểm soát khi tăng âm lượng dù củ loa và thùng đã đúng cấu hình.
• Amply hiện tại không đủ một kênh công suất sạch cho tải 2Ω hoặc 4Ω dự kiến.
• Dải trầm bị nén động, méo hoặc nóng thiết bị khi vận hành liên tục.
• Không gian lắp đặt hạn chế, cần một Amply Mono có kích thước 86 × 65 × 34 mm.
• Hệ thống cần nhận tín hiệu High Level từ nguồn phát zin và tự kích nguồn qua Autosense BTL.

Nguyên nhân gốc: Thiếu lực bass không chỉ do thiếu công suất. Sai thể tích thùng, trở kháng đấu dây, điểm cắt, cực tính, pha, nguồn điện yếu hoặc điểm mass không tốt đều có thể tạo cùng triệu chứng. AP kiểm tra toàn chuỗi trước khi kết luận cần thay hoặc bổ sung Amply.

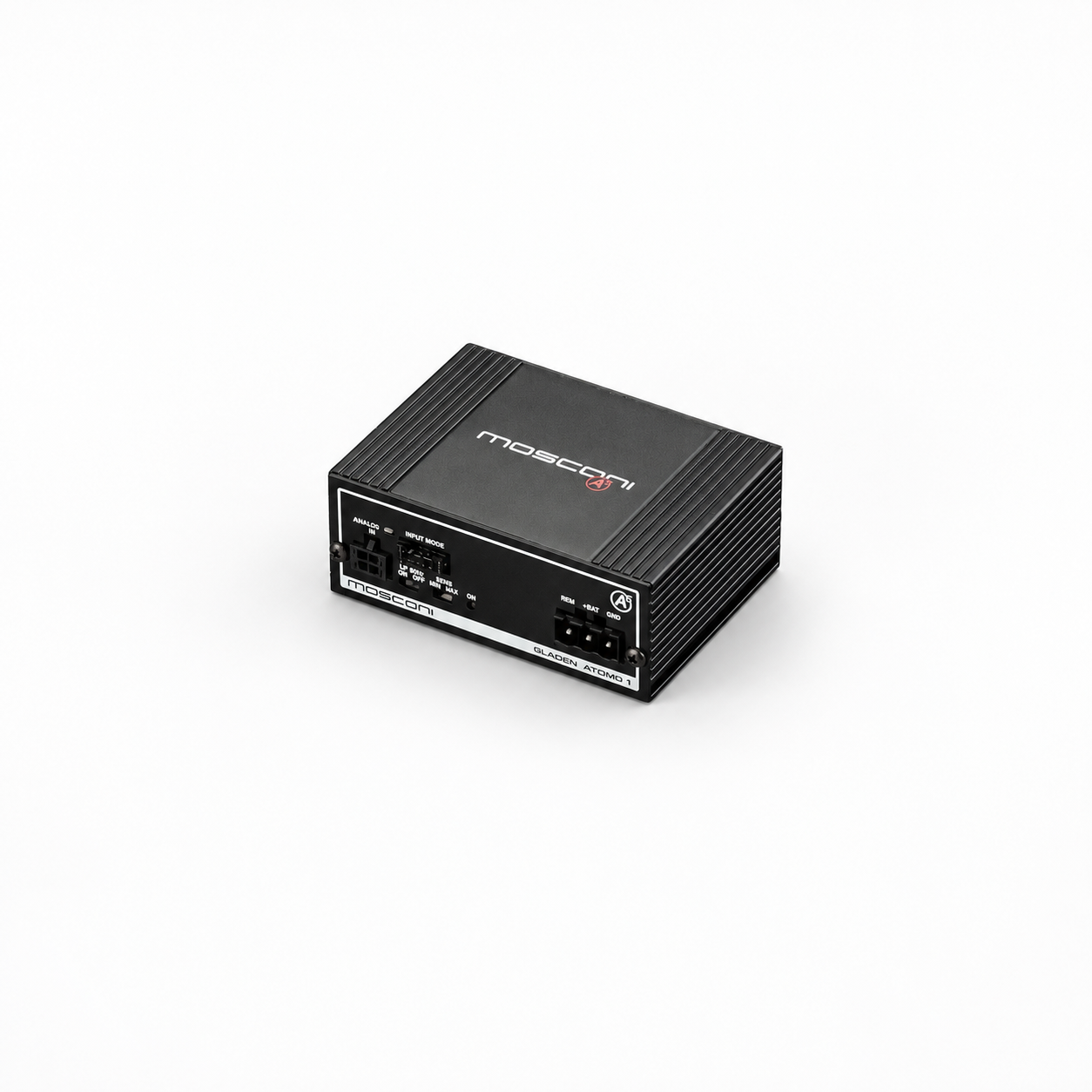

Góc nhìn chéo cho thấy cụm điều khiển, đầu vào tín hiệu và cọc cấp nguồn.

Trước khi chọn ATOMO 1, AP còn đối chiếu ba dữ kiện vận hành: điện áp tại vị trí Amply khi có tải, trở kháng thực của loa sub sau khi đấu cuộn dây và mức tín hiệu đầu vào từ nguồn phát hoặc DSP. Nếu một trong ba dữ kiện sai, thiết bị có thể nóng, méo sớm hoặc không tạo được độ kiểm soát như mong đợi dù thông số công suất trên giấy phù hợp. Vì vậy bản tư vấn cuối chỉ được chốt sau bước đo trên xe và xác nhận đường dây nguồn, mass, cầu chì cùng điểm cắt dự kiến.

2. Công nghệ và cấu hình của Mosconi ATOMO 1

ATOMO 1 là Amply Mono Class D nhỏ gọn, có lọc low-pass 80Hz, ngõ vào High/Low Level và Autosense dành cho nguồn High Level kiểu BTL.

Mạch Class D hướng tới hiệu suất cao trong thân máy nhỏ. Datasheet Mosconi công bố hiệu suất tổng thể trên 75%, cầu chì ngoài 20A và ngưỡng bảo vệ nhiệt 93°C ±5°C. Những số liệu này giúp kỹ thuật viên tính nguồn và vị trí lắp, nhưng không thay thế việc đo điện áp thực tế khi hệ thống hoạt động.

Công suất được hãng xác định theo điều kiện cụ thể: 1 × 205W RMS tại 4Ω ở 14,4V, có thể đạt 250W tại 16V; và 1 × 350W RMS tại 2Ω ở 14,4V với tín hiệu nhạc. Vì vậy không dùng riêng con số 350W để suy ra thiết bị phù hợp mọi loa sub hoặc mọi hệ thống điện.

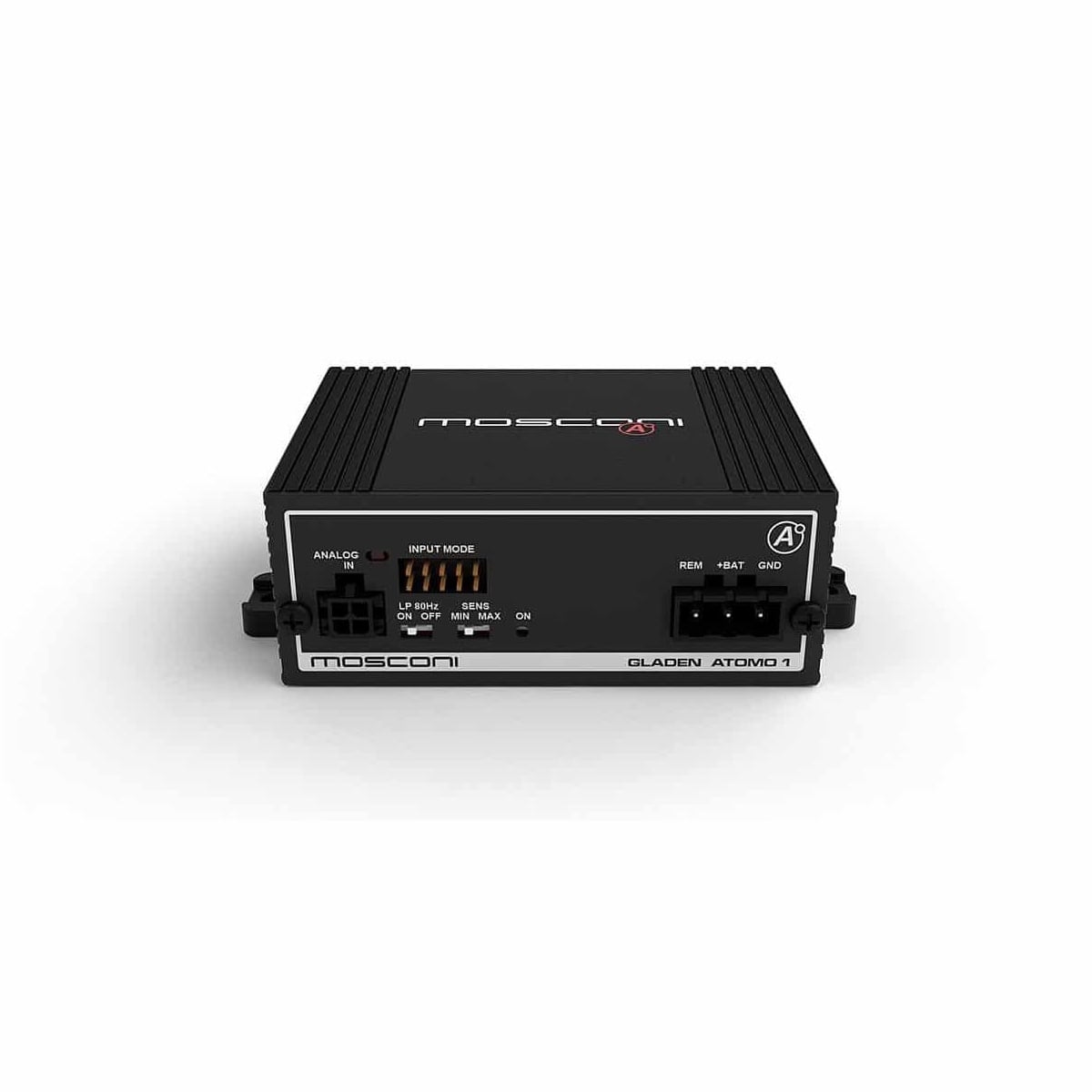

Mặt trước thể hiện ngõ vào Analog, lựa chọn LP 80Hz, độ nhạy và chân cấp nguồn.

3. Kích thước nhỏ và khả năng bố trí trên xe

Thân máy 86 × 65 × 34 mm và trọng lượng 280g giúp ATOMO 1 phù hợp những vị trí kín, nhưng vị trí cuối cùng vẫn phải có khoảng thoáng, bề mặt cố định chắc chắn và đường dây không bị cấn hoặc chịu nhiệt. Không đặt thiết bị tại nơi có nguy cơ ẩm, nước hoặc cản trở cơ cấu ghế và túi khí.

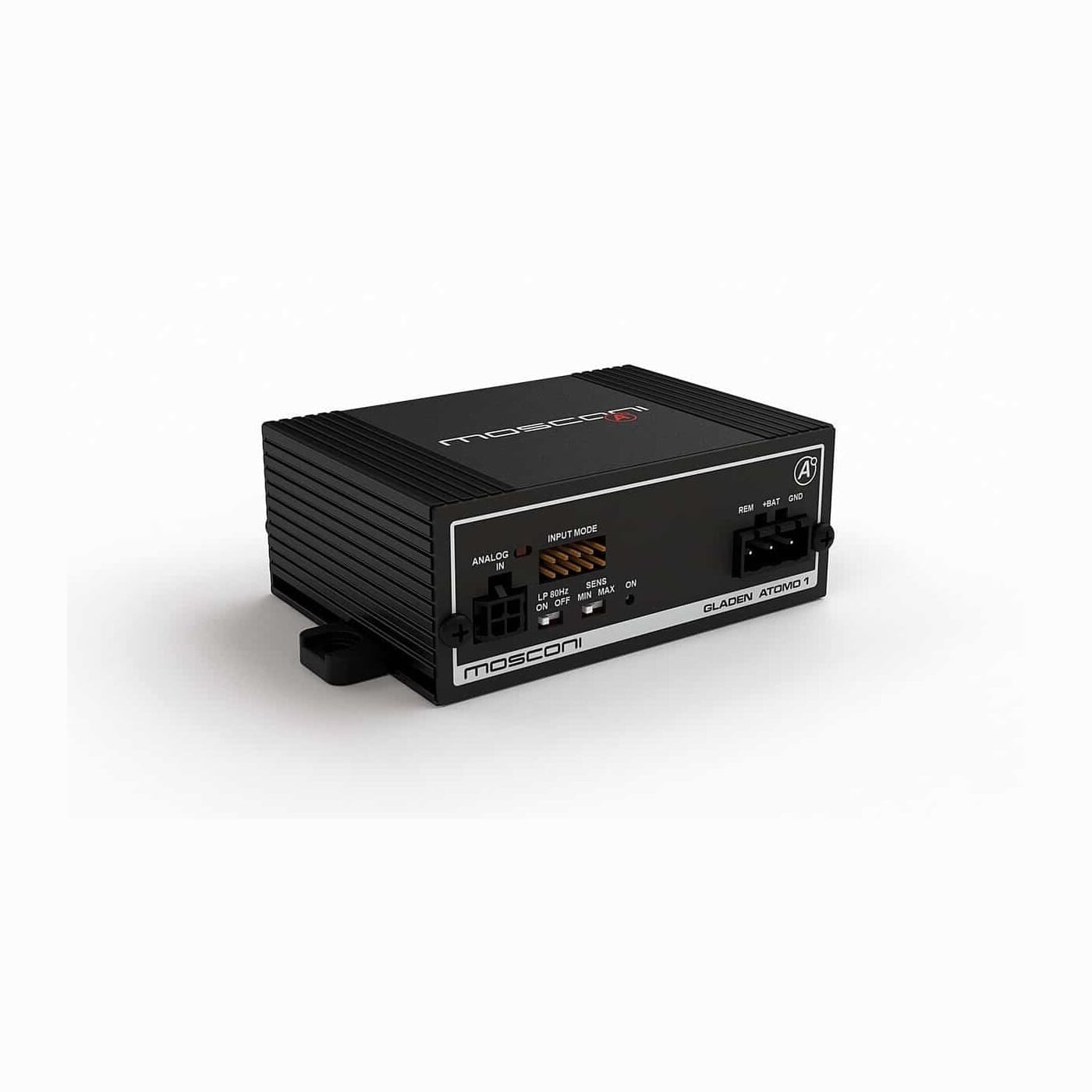

Góc chéo giúp nhận diện kích thước thân máy nhỏ gọn và bố trí đầu nối.

4. Thông số kỹ thuật

Công suất phải được đọc cùng điện áp, trở kháng và điều kiện đo; không quy đổi thành cam kết hiệu quả trên mọi xe.

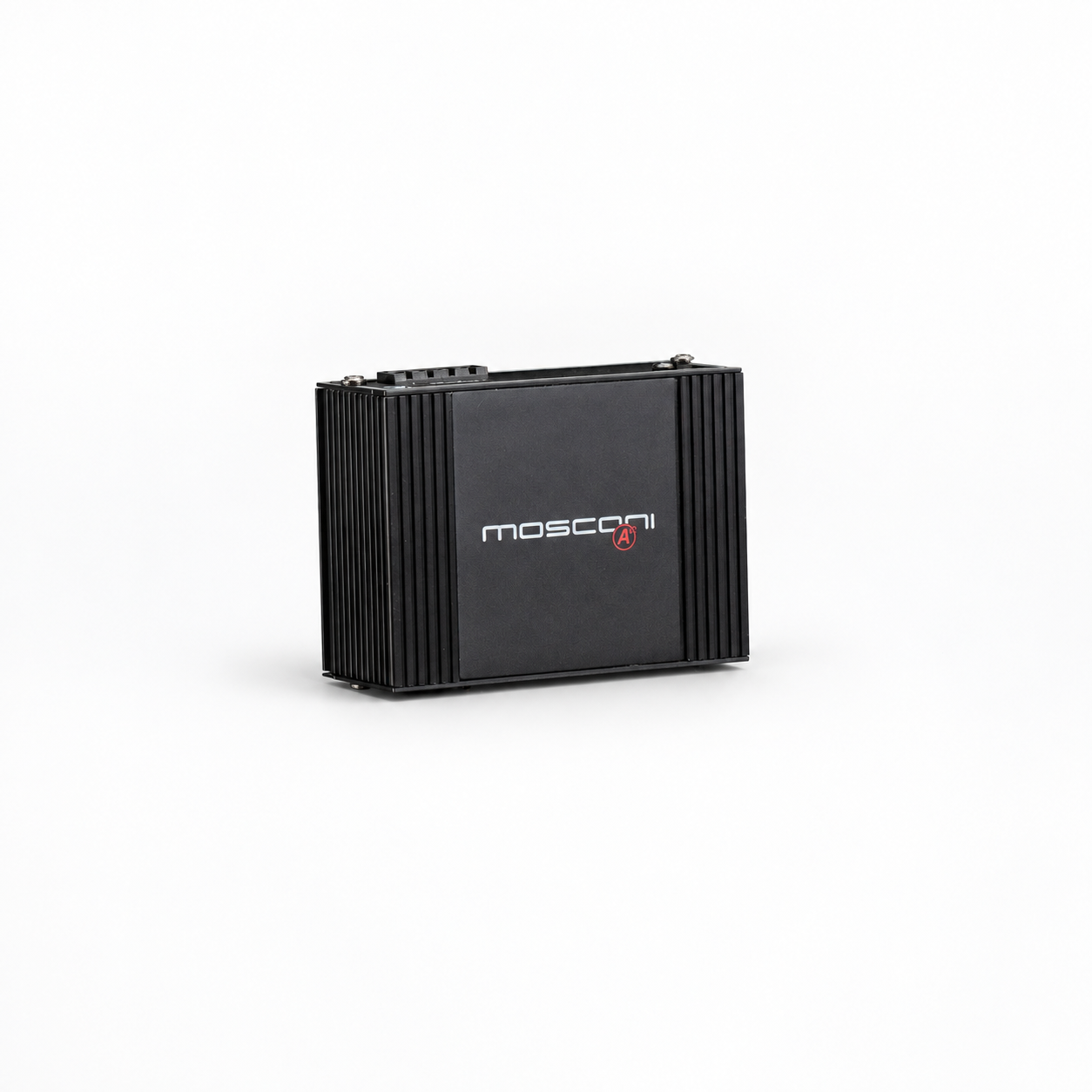

Mặt trên ATOMO 1 với vỏ nhôm đen và các gân tản nhiệt hai bên.

5. Phối ghép loa sub hơi ô tô và DSP

ATOMO 1 thường được xem xét cho loa sub hơi ô tô có tải thực phù hợp 2Ω hoặc 4Ω và nhu cầu công suất nằm trong vùng an toàn của củ loa. Kỹ thuật viên phải kiểm tra cách đấu cuộn dây, công suất RMS thật của loa, kiểu thùng và mục tiêu nghe; không phối ghép chỉ vì công suất danh nghĩa có con số gần nhau.

Nếu tín hiệu đã được xử lý bởi DSP, điểm cắt, độ dốc, pha và mức đầu ra cần được thiết lập tại DSP theo cấu hình toàn hệ thống. Bộ lọc LP 80Hz trên ATOMO 1 có thể dùng trong cấu hình phù hợp, nhưng tránh tạo hai tầng lọc ngoài ý muốn giữa DSP và Amply.

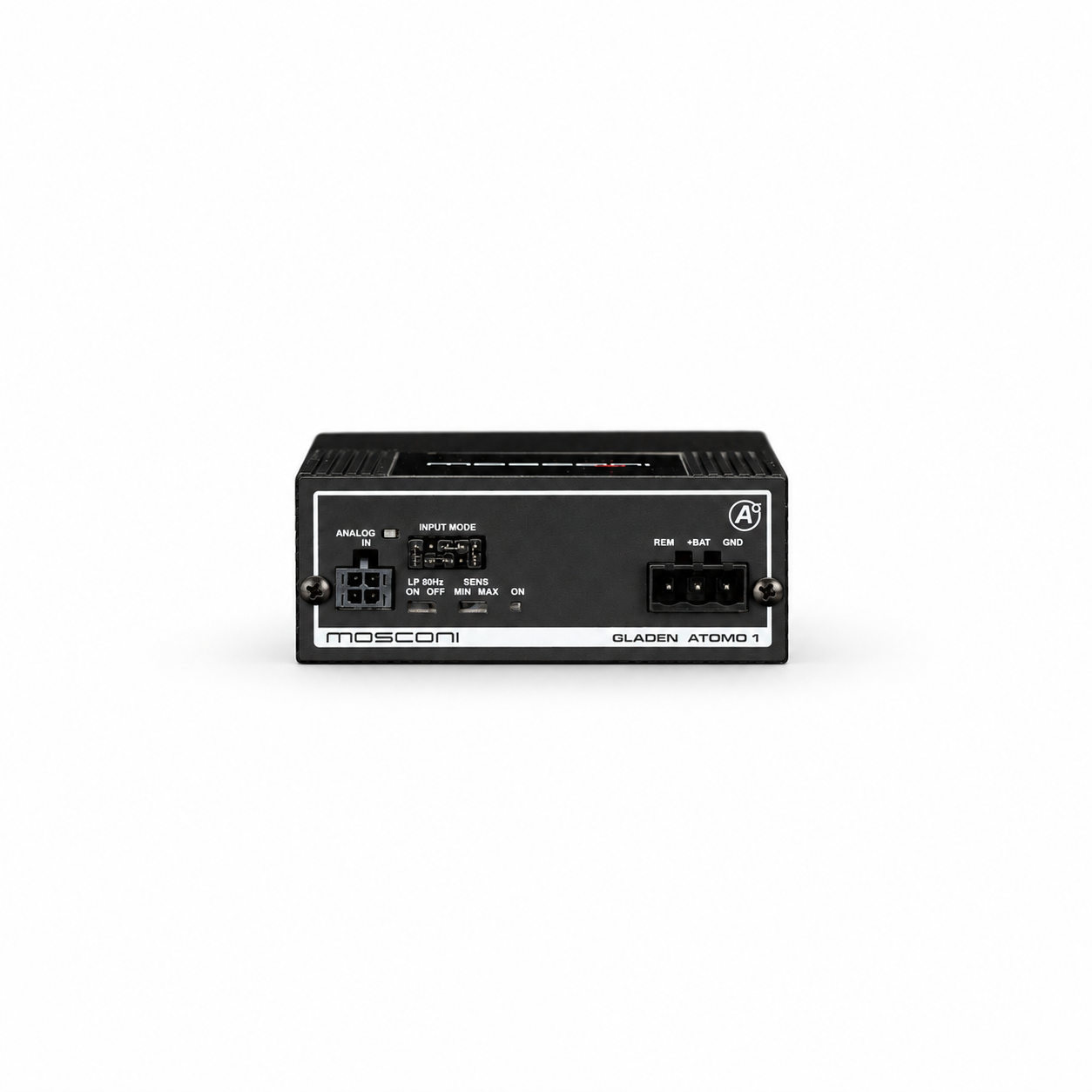

Cận cảnh cụm đầu vào, bộ lọc LP 80Hz, độ nhạy và chân cấp nguồn.

6. Phù hợp lắp cho ai?

Phù hợp chủ xe cần một Amply Mono cực gọn cho loa sub hơi, muốn giữ nguồn phát zin qua High Level hoặc đã có DSP xử lý tín hiệu.

• Xe có không gian giấu thiết bị hạn chế.
• Hệ thống cần một kênh riêng cho loa sub hơi ở tải phù hợp.
• Chủ xe ưu tiên giải pháp gọn, rõ chức năng và dễ tích hợp.
• Cấu hình đã có DSP hoặc nguồn phát có thể cung cấp tín hiệu đúng mức.

Sản phẩm không phù hợp khi loa sub yêu cầu công suất vượt vùng làm việc của ATOMO 1, hệ thống điện chưa được xử lý, hoặc người dùng cần nhiều kênh khuếch đại và xử lý DSP trong cùng một thiết bị.

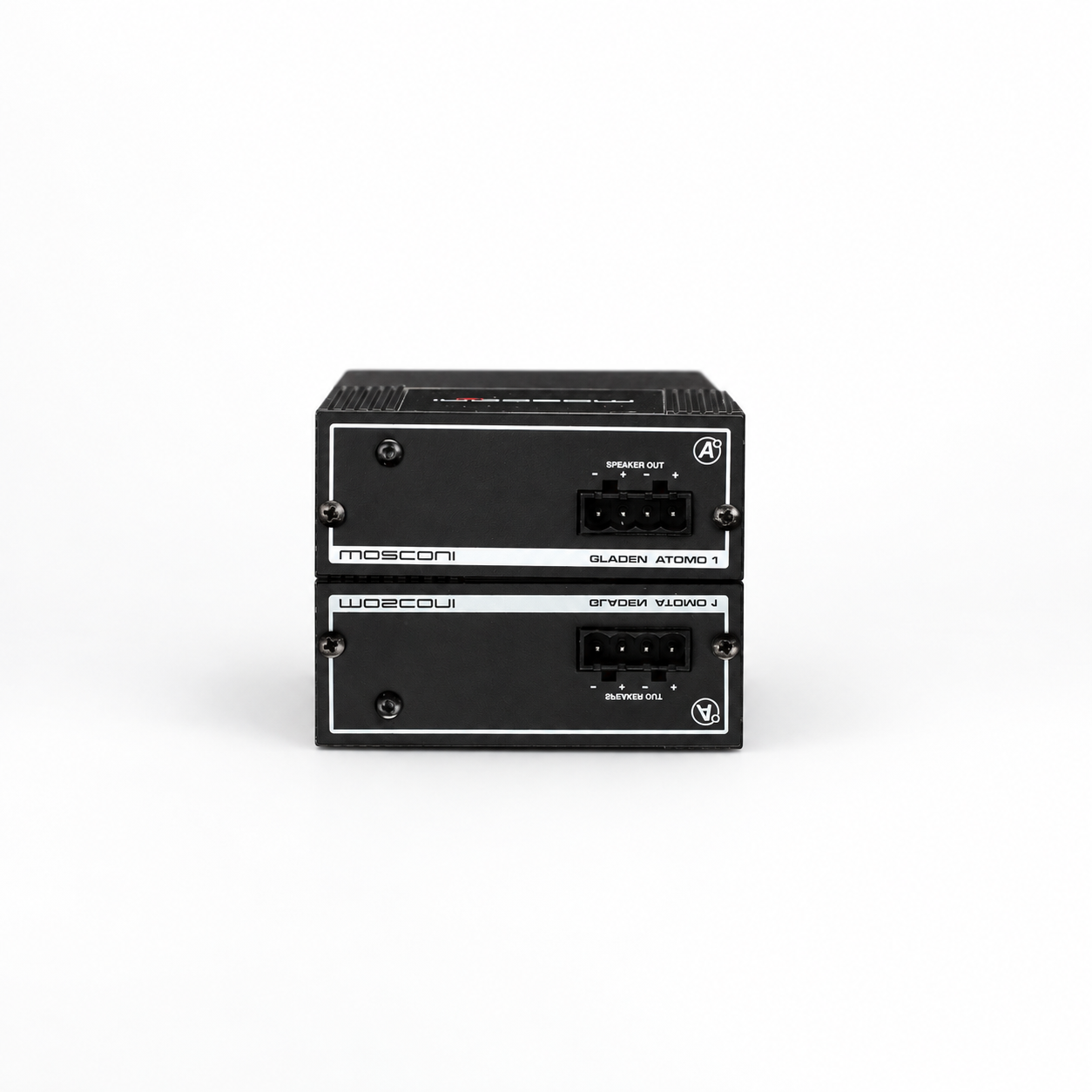

Mặt cọc loa cho thấy đầu ra một kênh dành cho cấu hình phù hợp.

7. Quy trình lắp đặt và QC tại AP

1. Nhận thông tin xe, loa sub, trở kháng, thùng loa và mục tiêu nghe.
2. Kiểm tra đường tín hiệu High/Low Level, điện áp nguồn và điểm mass.
3. Tính tiết diện dây, cầu chì bảo vệ và vị trí lắp có tản nhiệt.
4. Đấu nối đúng cực tính, cố định thiết bị và bảo vệ toàn bộ đầu dây.
5. Đo điện áp khi tải, thiết lập gain, điểm cắt, pha và nghe đối chứng.

Sản phẩm bảo hành chính hãng 30 tháng. Điều kiện tiếp nhận thực tế áp dụng theo chính sách còn hiệu lực, số serial, chứng từ và kết quả kiểm tra; không mặc định bảo hành cho lỗi đấu sai tải, nguồn điện hoặc can thiệp ngoài quy trình.

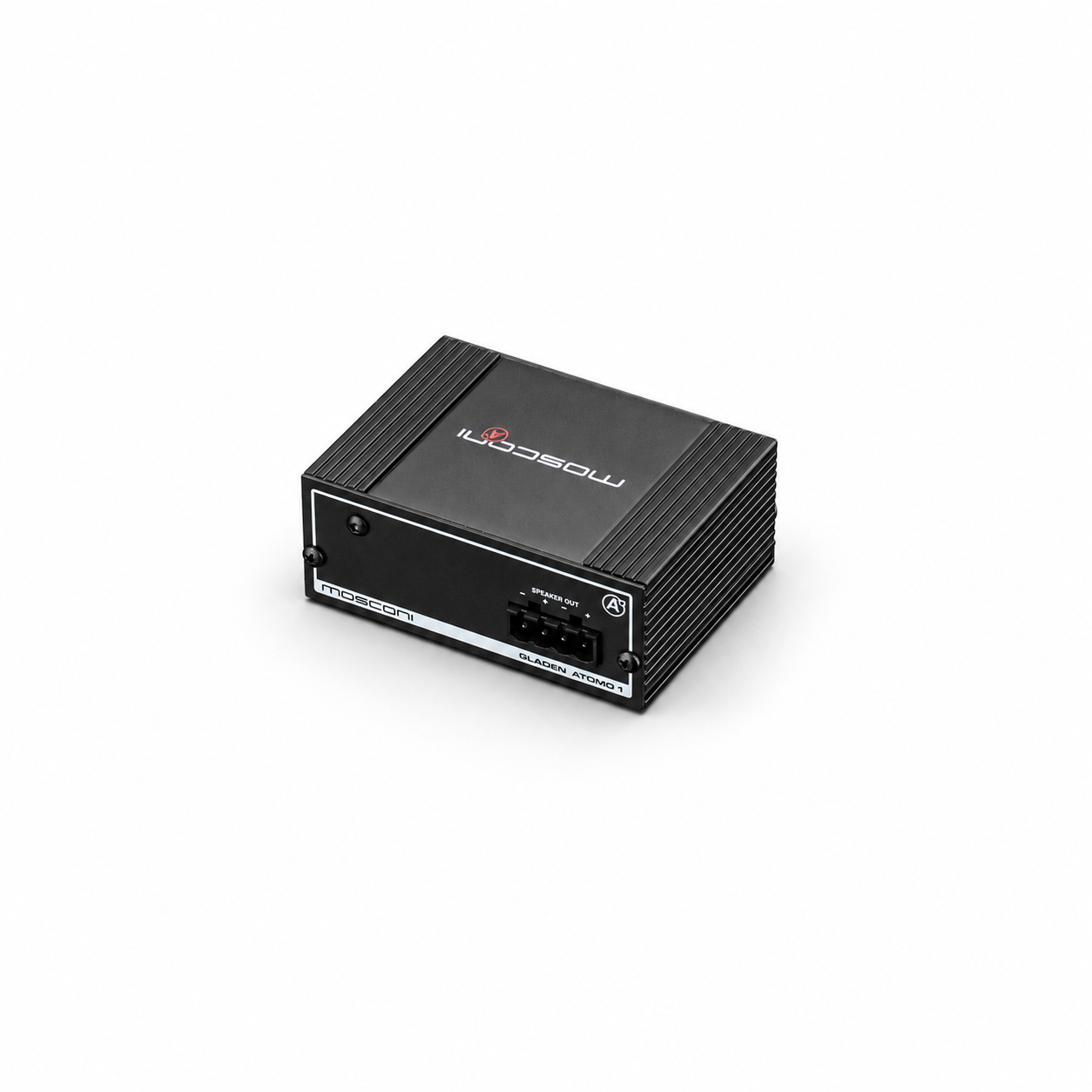

Góc phía đầu ra hỗ trợ nhận diện cọc Speaker Out và hướng bố trí dây.

8. Câu hỏi thường gặp

ATOMO 1 có phải Amply tích hợp DSP không?

Không. Đây là Amply rời Mono Class D. Thiết bị có bộ lọc LP cố định nhưng không thay thế một DSP đa kênh có EQ và căn chỉnh thời gian.

ATOMO 1 có kéo được mọi loa sub hơi ô tô không?

Không. Cần đối chiếu trở kháng sau đấu dây, công suất RMS, kiểu thùng và mức âm lượng mong muốn trước khi quyết định.

Có dùng được tín hiệu từ đầu phát zin không?

Có thể dùng ngõ High Level với Autosense khi nguồn zin và tín hiệu BTL tương thích. AP vẫn phải đo và kiểm tra đúng phiên bản xe.

Thiết bị nhỏ có cần dây nguồn và cầu chì riêng không?

Có. Kích thước thân máy không loại bỏ yêu cầu về dây nguồn, cầu chì, điểm mass và kiểm tra sụt áp dưới tải.

9. Lưu ý quan trọng

• Không đấu tải thấp hơn giới hạn hãng công bố.
• Không dùng công suất cực đại hoặc công suất đỉnh để phối ghép.
• Không đặt gain theo vị trí núm hoặc sao chép từ xe khác.
• Không giấu thiết bị tại nơi kín hoàn toàn, ẩm hoặc cản trở cơ cấu an toàn.
• Không bỏ qua cầu chì và phép đo điện áp khi vận hành thực tế.
