Amply Ô Tô 6 Kênh Freude FS-6 Class AB Cho Hệ 3 Way Active
Hệ 3 way active cần sáu kênh công suất, và amply ô tô Class AB Freude FS-6 gom đủ trong một máy: 4 x 100W + 2 x 140W RMS @ 4 Ohm, 4 x 150W + 2 x 180W @ 2 Ohm, bridge 2 x 300W + 1 x 360W. Máy chạy từ 9 đến 17 VDC, dài 414 mm, rộng 155,3 mm; sáu ngõ RCA nhận tín hiệu từ một DSP chia dải đặt phía trước...
Amply Ô Tô 6 Kênh Freude FS-6 Class AB Cho Hệ 3 Way Active
Hệ 3 way active cần sáu kênh công suất, và amply ô tô Class AB Freude FS-6 gom đủ trong một máy: 4 x 100W + 2 x 140W RMS @ 4 Ohm, 4 x 150W + 2 x 180W @ 2 Ohm, bridge 2 x 300W + 1 x 360W. Máy chạy từ 9 đến 17 VDC, dài 414 mm, rộng 155,3 mm; sáu ngõ RCA nhận tín hiệu từ một DSP chia dải đặt phía trước.

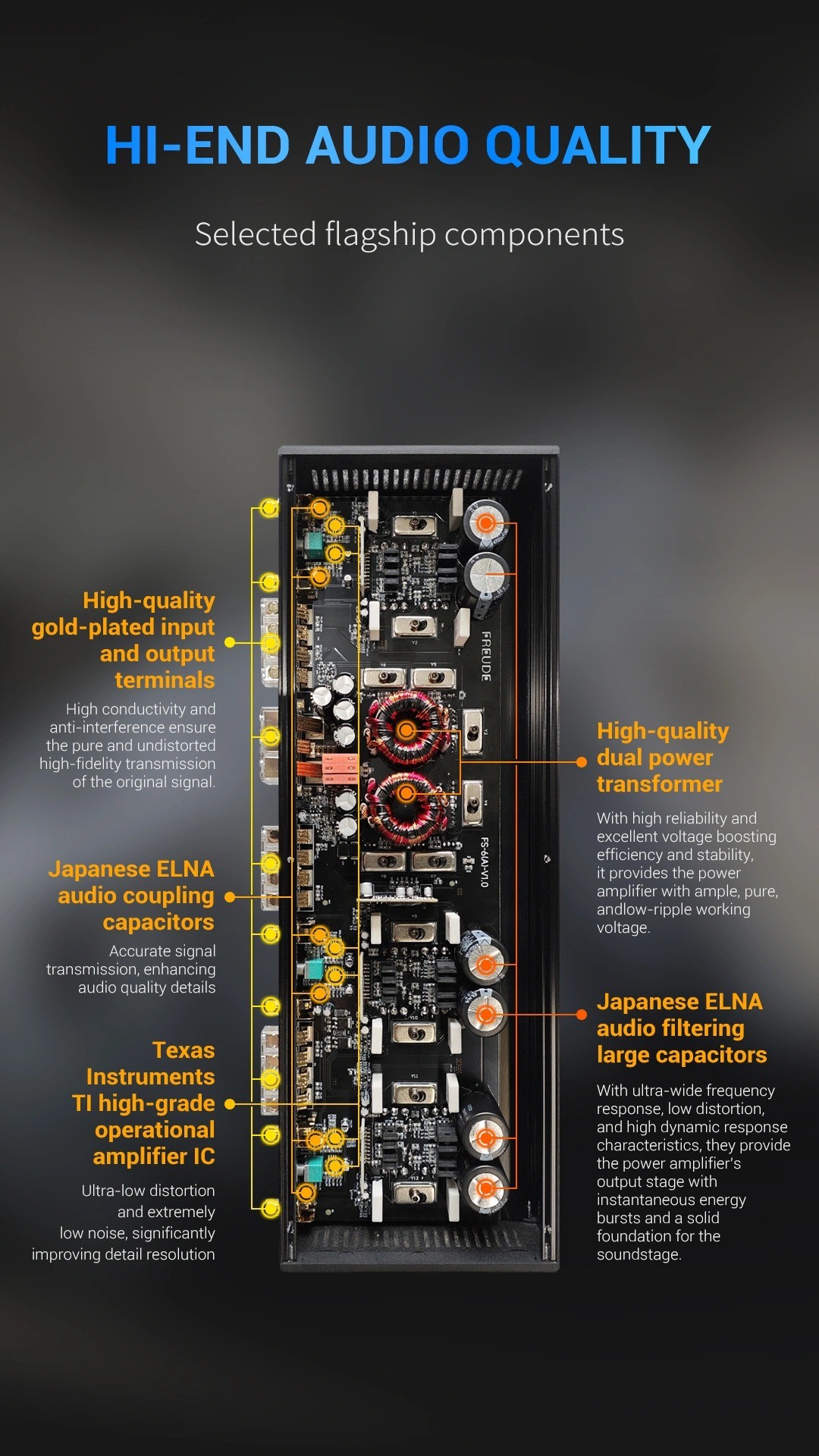

Trong hệ 3 way, cặp kênh 140W thường nhận mid bass cửa trước, bốn kênh 100W còn lại chia cho mid và treble, còn khi xe cần thêm sub thì một cặp kênh có thể bridge. Bên trong là op-amp Texas Instruments, tụ ghép âm ELNA của Nhật và cặp biến áp nguồn; các bài kiểm được liệt kê gồm độ ẩm, nhiệt độ, chịu điện áp và rơi. Mặt máy chỉ có núm chỉnh mức vào cho từng cặp kênh, tài liệu không nêu lọc tần số, nên CARZIP chỉ nhận lắp FS-6 kèm phương án DSP rõ ràng, tránh cảnh mua máy 6 kênh rồi để trống kênh.
Sáu kênh FS-6 giải quyết gì
- Một máy đủ cho hệ 3 way active: treble, mid, mid bass hai bên.

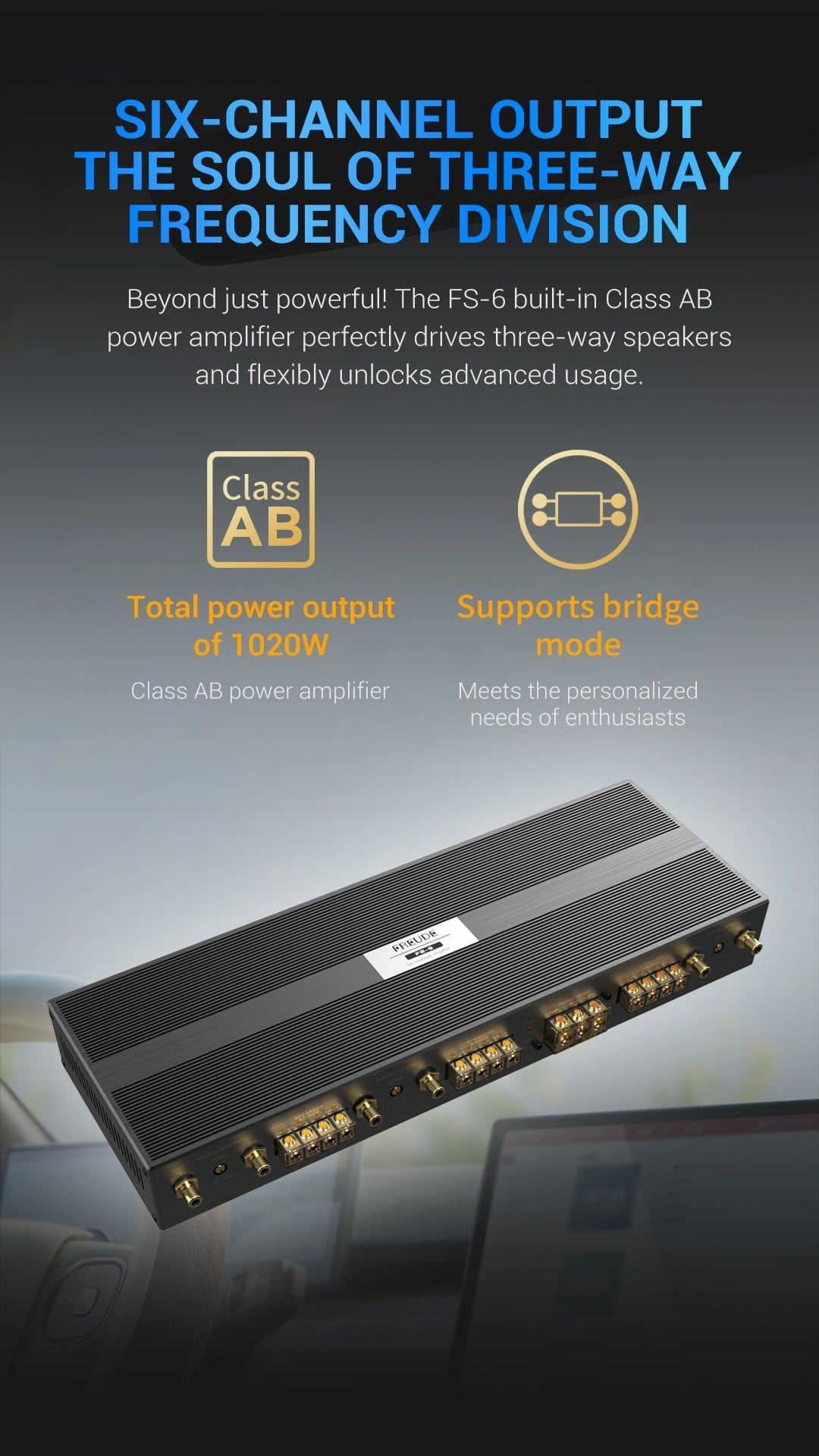

- Tổng công suất đỉnh 1.020W theo hãng (4 x 150W + 2 x 210W @ 4 Ohm).
- Bridge từng cặp: 2 x 300W + 1 x 360W @ 4 Ohm.
- Chịu tải 2 – 8 Ohm, điện áp 9 – 17 VDC; hãng thiết kế cho xe xăng, hybrid và xe điện.
FS-6 dành cho hệ nào
Chọn FS-6 khi
- Đã có hoặc sẽ lắp DSP có ít nhất 6 kênh ra.
- Bộ loa trước 3 way chạy active.
- Có chỗ đặt dài 414 mm, rộng 155,3 mm.
FS-6 chưa cần khi
- Hệ 2 way thông thường: một amply 4 kênh như FS-4 hoặc FD-4 V2 đủ việc, AP sẽ không đề xuất máy 6 kênh khi chưa dùng hết.
- Chưa có DSP: FS-6 không tự chia dải.
- Chỗ đặt hẹp dưới ghế: thân dài 414 mm khó vừa.
Sơ đồ kênh FS-6 cho hệ 3 way
Gợi ý phân vai sáu kênh; AP xác định cặp kênh 140W theo nhãn trên máy khi đấu:
| Nhóm kênh | Công suất RMS @ 4 / 2 Ohm | Vai trò gợi ý |
|---|---|---|
| Bốn kênh 100W | 4 x 100W / 4 x 150W | Treble và mid hai bên |
| Hai kênh 140W | 2 x 140W / 2 x 180W | Mid bass hai bên |
| Bridge | 2 x 300W + 1 x 360W @ 4 Ohm | Khi cần kéo sub hoặc mid bass lớn |
| Tín hiệu vào | 6 x RCA, 0,4 – 6V, 22 kOhm | Từ DSP 6 kênh ra trở lên |
| Nguồn | 3 cầu chì 40A | Dây nguồn theo tổng dòng |
Thông số quyết định của Freude FS-6
| RMS @ 4 Ohm | 4 x 100W + 2 x 140W |
| RMS @ 2 Ohm | 4 x 150W + 2 x 180W |
| Bridge RMS @ 4 Ohm | 2 x 300W + 1 x 360W |
| Tải hỗ trợ | 2 – 8 Ohm |
| Điện áp hoạt động | 9 – 17 VDC |
| Kích thước, khối lượng | 414 x 155,3 x 53,5 mm, 3,16 kg |

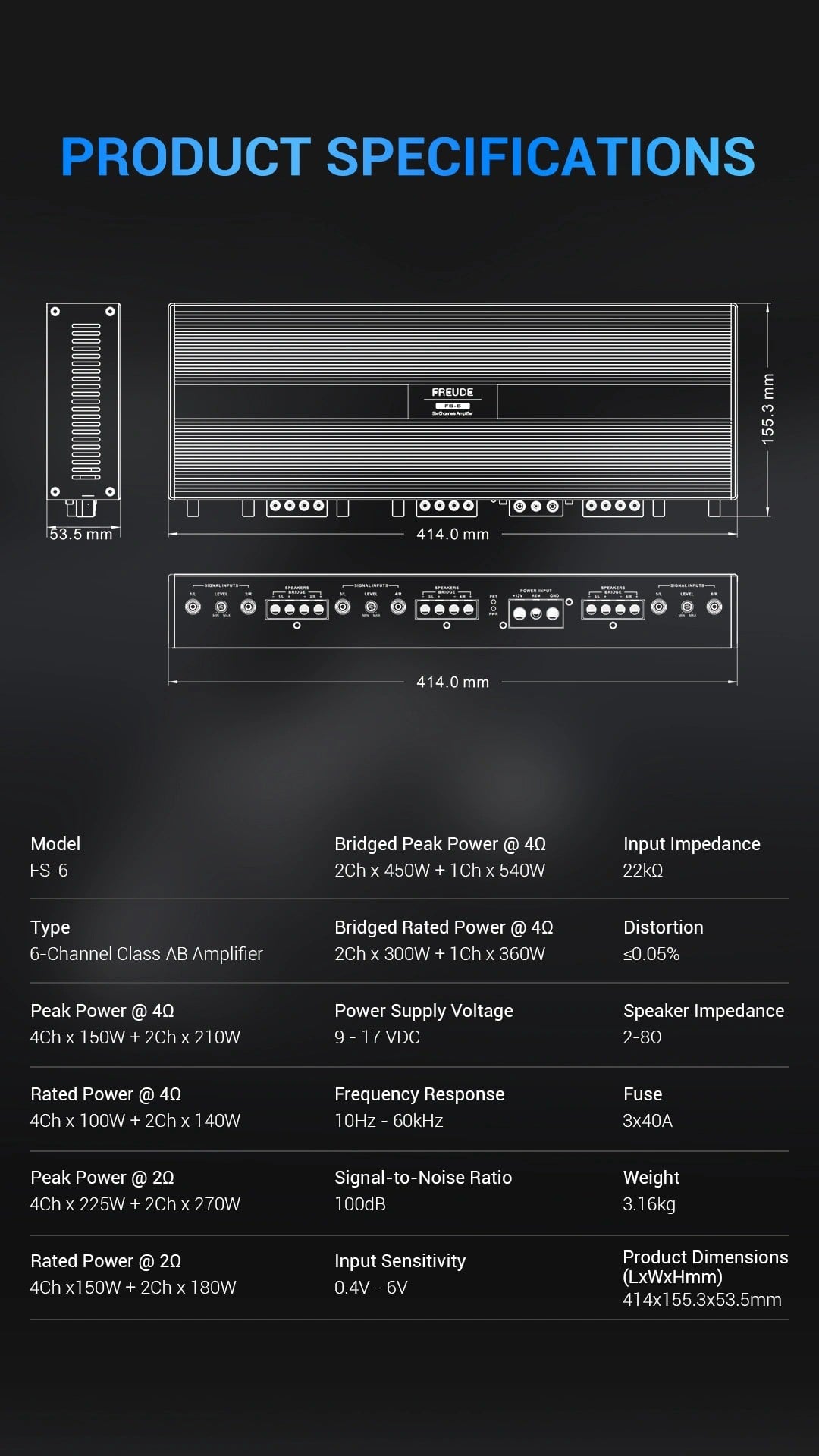

Thông số kỹ thuật đầy đủ amply Freude FS-6
| Kiểu | Class AB 6 kênh |
| Công suất RMS @ 4 Ohm | 4 x 100W + 2 x 140W |
| Công suất tối đa @ 4 Ohm | 4 x 150W + 2 x 210W |
| Công suất RMS @ 2 Ohm | 4 x 150W + 2 x 180W |
| Công suất tối đa @ 2 Ohm | 4 x 225W + 2 x 270W |
| Bridge RMS @ 4 Ohm | 2 x 300W + 1 x 360W |
| Bridge tối đa @ 4 Ohm | 2 x 450W + 1 x 540W |
| Trở kháng tải | 2 – 8 Ohm |
| Đáp tuyến tần số | 10 Hz – 60 kHz |
| Ngõ vào | 6 x RCA, núm chỉnh mức từng cặp kênh |
| Độ nhạy ngõ vào | 0,4 – 6V |
| Trở kháng vào | 22 kOhm |
| Tỉ số tín hiệu/nhiễu | 100 dB |
| Độ méo (THD) | ≤ 0,05% |
| Điện áp hoạt động | 9 – 17 VDC |
| Cầu chì | 3 x 40A |
| Linh kiện | Op-amp Texas Instruments, tụ ghép âm ELNA (Nhật), hai biến áp nguồn |

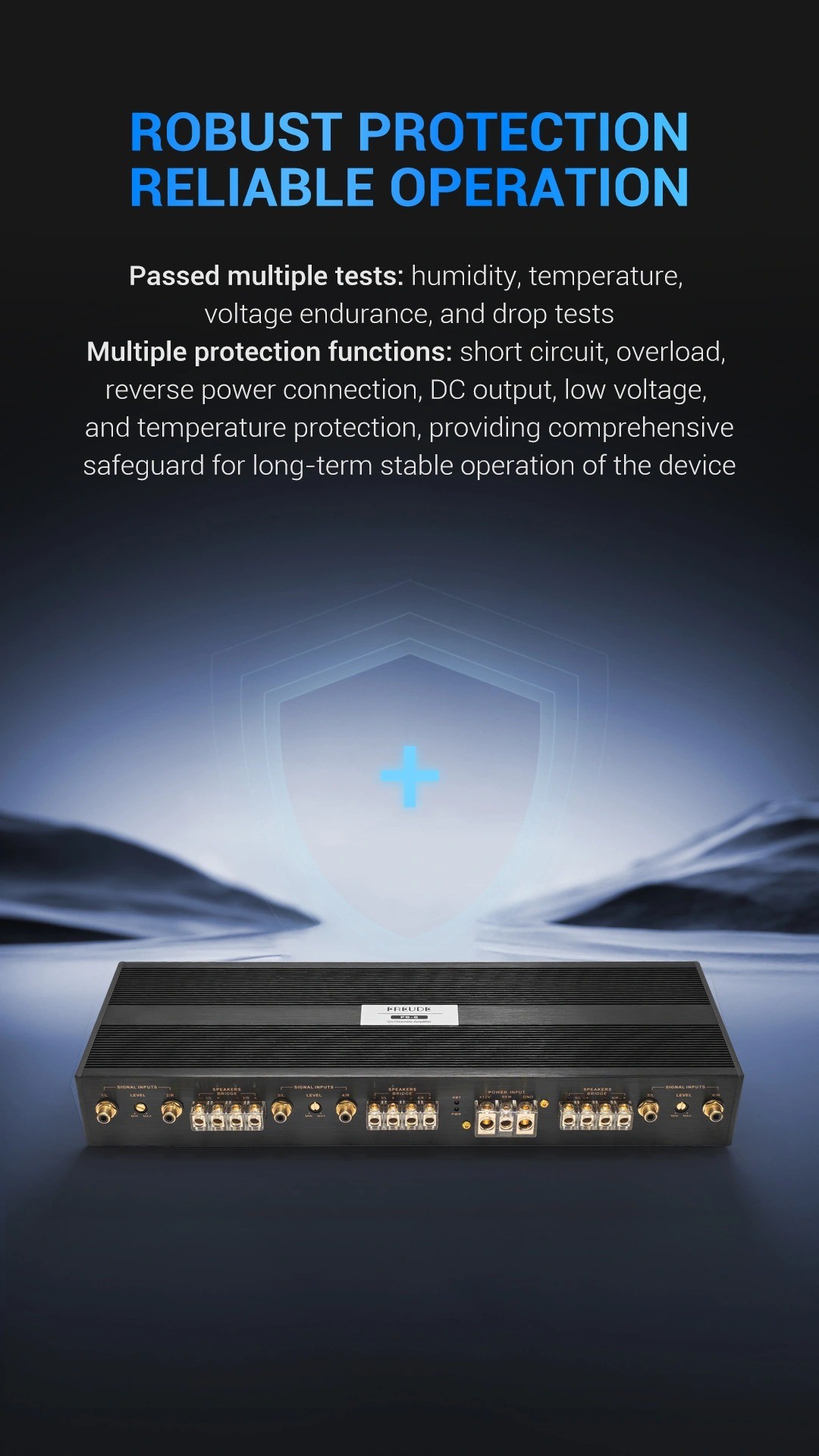

| Bảo vệ | Chập mạch, quá tải, đấu ngược nguồn, DC ngõ ra, điện áp thấp, quá nhiệt |
| Thử nghiệm của hãng | Độ ẩm, nhiệt độ, chịu điện áp, rơi |
| Vỏ, cọc | Nhôm xước đen; cọc đồng mạ vàng |
| Khối lượng | 3,16 kg |
| Kích thước (D x R x C) | 414 x 155,3 x 53,5 mm |
FS-6 so với Helix M SIX và Freude FS-4
Sáu kênh trong một máy, hay một amply 4 kênh cho hệ đơn giản hơn:
| Tiêu chí | Freude FS-6 | Helix M SIX | Freude FS-4 |
|---|---|---|---|
| Hợp khi | Hệ 3 way active, thích Class AB | Hệ 3 way active, cần máy gọn có lọc | Hệ 2 way hoặc 4 loa |
| Công nghệ | Class AB | Class D | Class AB |
| Số kênh | 6 | 6 | 4 (chế độ 4/3/2) |
| RMS @ 4 Ohm | 4 x 100W + 2 x 140W | 6 x 100W | 4 x 90W |
| Lọc trên máy | Không nêu | Có HPF/LPF | HPF/LPF 40 – 200 Hz |
| Kích thước | 414 x 155,3 x 53,5 mm | 320 x 154 x 50 mm | 300 x 190 x 50 mm |
Đánh đổi: Helix M SIX là Class D, gọn hơn và có lọc trên máy, nhưng sáu kênh cùng 100W. FS-4 đủ cho hệ 2 way, rẻ chỗ đặt hơn. FS-6 cho thêm hai kênh 140W cho mid bass và kiểu khuếch đại Class AB, đổi lại thân dài 414 mm và bắt buộc có DSP.
Lắp FS-6: chỗ đặt, nguồn và gán kênh

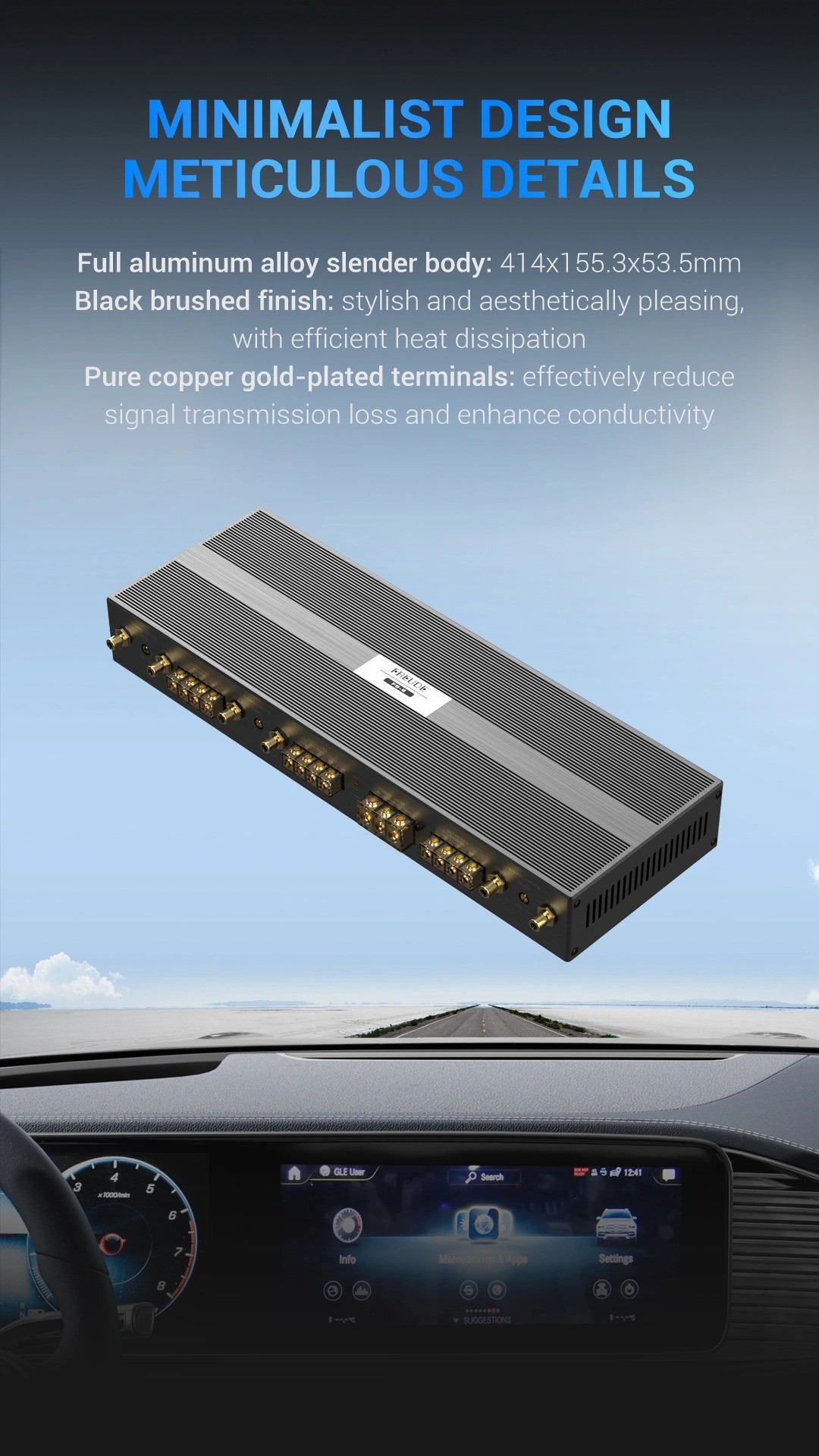

Đặt FS-6 trong cốp: Thân 414 x 155,3 x 53,5 mm, nặng 3,16 kg nên được bắt vào tấm đỡ riêng, có khoảng hở quanh vỏ để tản nhiệt khi cả sáu kênh cùng làm việc.
Ba cầu chì 40A và dây nguồn: Ba cầu chì 40A trên máy cho thấy dòng tải lớn; AP kiểm ắc quy, máy phát và chọn dây nguồn theo tổng dòng trước khi đi dây.
Gán sáu kênh FS-6 theo DSP: Với gần 20 năm kinh nghiệm, kỹ thuật viên AP kiểm từng cặp kênh và trở kháng loa trước khi gán theo sơ đồ DSP, rồi đặt mức vào bằng máy đo trong dải 0,4 – 6V.
Bảo hành FS-6: FS-6 bảo hành chính hãng 12 tháng theo chính sách nhà phân phối, AP tiếp nhận và hỗ trợ tại cửa hàng; anh chị có thể mang xe tới bất kỳ điểm nào trong 4 chi nhánh của AP, ba ở TP.HCM và một ở Bắc Ninh.
Giới hạn của FS-6
- Tài liệu không nêu lọc tần số: bắt buộc có DSP.
- Thân dài 414 mm, cần chỗ đặt lớn.
- Class AB toả nhiệt nhiều hơn Class D cùng công suất.
- Cần DSP có ít nhất 6 kênh ra mới dùng hết máy.
Hỏi đáp về amply 6 kênh Freude FS-6
FS-6 có thay được hai amply 4 kênh không?
Cho hệ 3 way active hai bên thì một FS-6 đủ 6 kênh; nếu thêm sub, anh chị cần amply mono hoặc dùng một cặp kênh bridge.
Xe điện lắp FS-6 được không?

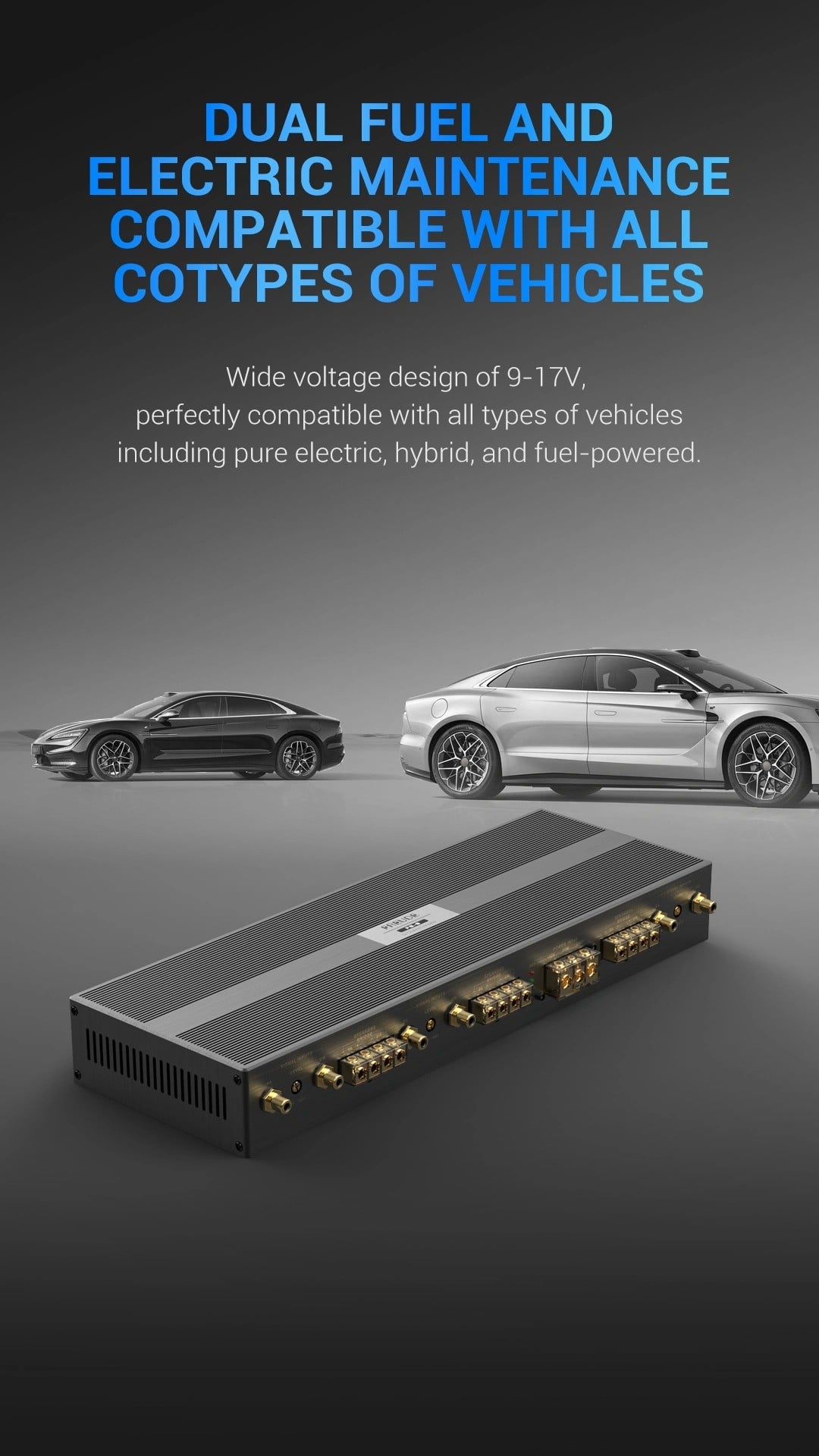

Hãng thiết kế dải 9 – 17 VDC cho xe xăng, hybrid và xe điện. AP chỉ đấu vào mạch 12V của xe, không chạm vào pin cao áp, và kiểm sụt áp khi hệ chạy hết công suất.
Tổng 1.020W có phải công suất thật?
Đó là tổng công suất đỉnh @ 4 Ohm. Khi phối loa, AP dùng số RMS: 4 x 100W + 2 x 140W @ 4 Ohm.
Sau khi lắp mà một kênh bị rè thì xử lý ra sao?
AP kiểm dây, mass và mức vào trước; lỗi do thi công thì làm lại miễn phí, lỗi máy thì AP đứng ra làm bảo hành với nhà phân phối, anh chị không phải tự liên hệ.
Gửi AP sơ đồ loa 3 way và DSP đang dùng để AP gán sáu kênh FS-6 trước khi báo lắp; nếu hệ chưa cần đủ sáu kênh, AP sẽ đưa ra phương án từ các amply 6 kênh và 4 kênh hoặc một bộ amply DSP nhiều kênh gọn hơn.
